상세 정보 |
|||
| 상품 이름: | 관군 드라이어 | moc: | 스테인레스 강, 탄소강, ETC |
|---|---|---|---|
| 열원: | 전기 / 천연 가스 / 디젤 / 기타 | 건조 영역: | 3.3-200 m2 |
| 온도: | 100-350C | 물 증발: | 10-1800kg/h |
| 힘: | 맞춤화됩니다 | 브랜드: | XIANDAO |
| 하이 라이트: | GZG 전도성 드라이어,관군 전도성 드라이어,3.3m2 관군 드라이어 |
||
제품 설명

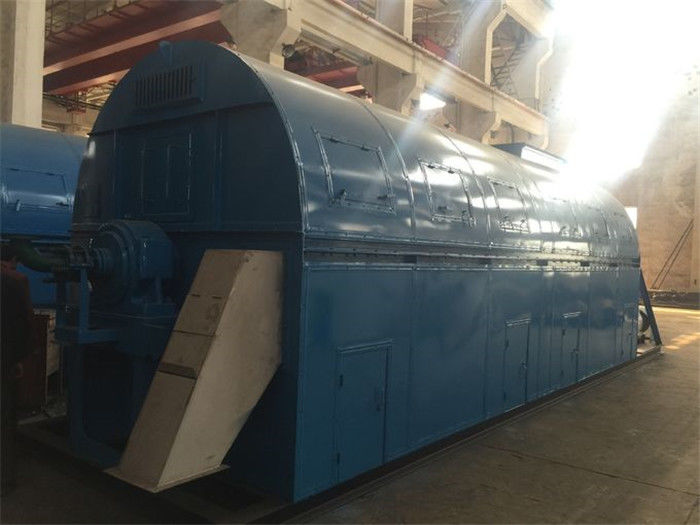

관군 드라이어
일반 설명 :
- 관군 드라이어는 건조를 위한 전도 모드를 기반으로 합니다. 가열되고 마르늘 제품은 스팀 가열된 튜브만을 접촉하고, 직접적으로 증기를 발생하지 않습니다. 관군은 대향류 원리 (i에 운영됩니다. Ｅ. t0 소재 플로우의) 방향에 정반대인 방향에서 스팀 플로우. 관군 드라이어는 건조 조건에서 습식이고 마른 제품 플로우 특성, 활기 외피 형성 추세와 재료의 열 감응성을 고려함으로써 설계됩니다.
- 관군 드라이어에서 튜브는 회전 원통의 내부 둘레에 원주형 방식에 배열됩니다. 이 전체 외피와 튜브 집회는 적당한 기어장치 드라이브를 통하여 타이어 / 롤러와 드리븐에 대해 지지됩니다. 습식 사료 재료는 드라이어의 외피의 한쪽 끝에 설치된 소재 유입구 노즐을 통하여 공급됩니다. 이 습식 사료는 스크류 피더를 통하여 공급됩니다. 공급 소재는 회전 원통에 설치되는 블레이드를 높이는 것의 도움으로 튜브에게 쇄도했습니다. 스팀은 외피의 물질 배출 마지막에 설치된 회전 조인트를 통하여 튜브에서 들어갑니다. 재료는 외피 위의 소재 방전 포트로부터 말리고 배출했게 합니다. 증기는 사이클론 분리 장치에서 벌금을 분리한 후 흡입 송풍기의 도움으로 공급 단부에서 제거됩니다. 적당한 실링 배치는 공기 누출과 제품 손실을 방지하기 위해 제공됩니다.
- 관군은 움직이지 않는 고립된 주택 안에서 회전합니다. 스팀은 건조를 위해 그러나 관군의 한쪽 끝을고 응축물이 다른 방향의 발단에서 제거됩니다. 마르늘 습식 사료 재료는 한쪽 끝에 있는 공급 노즐로부터 움직이지 않는 건조 하우징으로 공급됩니다. 재료는 관군 주변에 제공된 승강 날개의 도움으로 튜브에게 들어올리고 쇄도했게 합니다. 물질은 전도열 전달에 의해 말리게 되고 & 그것이 다른 방향의 발단에서 해고됩니다.
기술적인 매개 변수 :
|
투기 |
회전 속도 (rpm) | 주요 머신 파워 (kw) |
열 교환 영역 (m2) |
건조 용량 (물 / m2h의 킬로그램을 증발시키세요) |
전체적인 차원 (L*W*H)(MM) |
(T)에 짓누르세요 |
| GZG50 | 5-8 | 5.5 | 50 | 4.7 | 8032×1712×2250 | 9.0 |
| GZG100 | 5-8 | 7.5 | 100 | 4.7 | 9100×1912×2470 | 14.0 |
| GZG150 | 5-8 | 11 | 150 | 4.7 | 8500×2212×2810 | 18.5 |
| GZG200 | 5-8 | 11 | 200 | 4.7 | 10000×2212×2810 | 20.0 |
| GZG250 | 5-8 | 15 | 250 | 4.7 | 10200×2212×2810 | 23.0 |
| GZG300 | 5-8 | 22 | 300 | 4.7 | 10784×2488×3383 | 26.0 |
| GZG350 | 5-8 | 30 | 350 | 4.7 | 12048×2488×3383 | 28.0 |
| GZG400 | 5-8 | 30 | 400 | 4.7 | 13048×2488×3383 | 30.0 |
| GZG500 | 5-8 | 45 | 500 | 4.7 | 11298×2982×3965 | 40.0 |
| GZG600 | 5-8 | 75 | 600 | 4.7 | 12298×2982×4165 | 45.0 |
| GZG700 | 5-8 | 75 | 700 | 4.7 | 13298×2982×4365 | 51.0 |
| GZG800~2000 | 5-8 | 75 | 700~2000 | 4.7 | / | / |
제품 상세정보 :
| MOC : | SUS316/SUS304/ 탄소강, ETC | 열원 : | 증기 / 전기적 / 천연가스 / 디젤 / Etc |
| 온도 : | 100-350C | 건조 영역 : | 3.3-200 m2 |
| 물 증발 : | 10-1800kg/h | 전원 : | 주문 제작됩니다 |
GZG 시리즈 관군 드라이어의 특징 :
GZG 시리즈 관군 드라이어 (번들 드라이어를 배관하세요) 양쪽 병렬 흐름과 대향류 건조일 수 있는 간접적 뜨거워지, 접촉 유형 건조 기계입니다. 그것은 극단적으로 경제적이고 실용적입니다. 모든 일종의 건조 기계 중에, 그것은 소비 전력과 열소비량에 가장 낮은 것입니다. 단지 급수의 한 킬로그램을 증발시키는 것 1.5 내지 2 킬로그램 증기, 프루이드기즈링 드라이어의 소비 중의 오직 50%를 소비합니다. 한 톤을 말리면서 발효된 목초액 분말은 15kW/h를 소비합니다, 오직 25%가 유동적 베드와 비교합니다. 둘다 전력 소모와 증기 소비량은 진보적인 수준의 똑같은 종류 제품에 도달합니다. 홍수 내용과 물질은 마를 수 있습니다, 드라이링 유연성이 넓습니다. 건조시간은 물질의 특성과 수분 요구조건에 따라 조정될 수 있습니다. 그것은 높은 자동화의 연속작동 또는 특별한 기술 공정을 위한 간헐적인 작동일 수 있습니다. 기계는 부속물, 소형 기술 공정을 더 덜 가지고 있고, 협역을 점령합니다, 게다가, 그것이 설치하기 쉽습니다.
시설 구조와 자재에 대한 기술
- 피딩하고 방전용 핵심은 고객의 것 또는 처리 공정 요구에 의해 결정될 수 있습니다.
- 소모 시스템은 최고 공기 흡입 계획을 사용하고, 배출 공기가 음압 하에 먼지 제거 공기분급기 분리대 (헤어진 퍼체싱)에 들어가고 공기 배기 출구가 방출되는 어떤 먼지가 있다고 그것을 보증할 수 없습니다.
- 외부 열 보존 사용 &=50mm 돌 면.
- 묶음 관의 낮은 실린더는 &=4mm 스테인레스 강판을 사용합니다, 상위 실린더가 &=3mm 스테인레스 강판을 사용합니다 ; 당황하게 하는 플레이트는 &=3mm 스테인레스 강을 사용합니다 ; 히팅 튜브는 GB9948/20# 석유 열분해용 관을 사용합니다 ; 그것의 나머지가 탄소강을 사용합니다.
- 접속 세기를 보증하고 조작 수명을 연장하기 위한 강관과 튜브 판 사용 팽창 튜브 사이의 접합부.
안전성 위의 일반 설명
장비의 오작동 또는 실패의 경우에, 필요한 보호 대책은 장비와 제품이 안전 상태에 남아있다는 것을 보증하기 위해 취할 것입니다. 인력, 제품과 장비의 안전을 보장하기 위해 다음과 같은 시설을 제공하세요 :
A) 적절한 결함 탐지와 경고 통지
- 작동 가스를 위한 증압기 : 장비는 시작될 수 없거나 분무기가 가스 압력이 너무 낮을 때 분사할 수 없습니다. (선택적입니다)
- 컨테이너에서 증압기 : 컨테이너에서 양의 압력이 설정값을 초과할 때, 주입구와 배출구 밸브는 운영자와 공간의 안전을 보장하기 위해 자동적으로 마감될 것입니다. (선택적입니다)
- 장비 (필요한 경우 에어백 밀봉장치로 제한되)의 각각 에어백을 위한 증압기 : 장비의 각각 에어백 밀봉에서의 기압이 너무 낮거나 누출이 발생할 때, 장비는 시작되거나 경보하거나 멈출 수 없을 것입니다. (선택적입니다)
- 경향과 전압 송신기 : 경향과 전압이 장비의 작업 동안 너무 높거나 너무 낮을 때, 운영은 탐지 또는 자동 차단을 위한 기계를 막는다고 통보될 것입니다. (선택적입니다)
B) 주요 세트 호스트 /의 경보 사인
- 모든 뜨거운 / 주요 세트 표면을 위한 경고.
- 경보 사인은 아래 보여집니다 :
- 모든 회전부는 제대로 밀봉될 것입니다.
C) 비상 정지의 버튼은 운영자에 접근하기 쉬운 지역에 위치할 것입니다
- 비상 정지를 위한 버튼은 맨 머신 인터페이스에 작동 화면에 설정되며, 그것이 작동하기 쉽습니다.
D) 장치로부터 떨어진 소음 1m은 75 DB (데시벨)보다 낮습니다.
- 잡음원이 분리된 후, 장치의 소음은 75 DB (데시벨) 이하일 수 있습니다.
E) 더 잘 장비가 일할 때 발생된 정전기를 제거하기 위해, 좋은 접지 장치를 장비의 각각 차단 장소에 설정하세요.
F) 정전과 복구
- 정전의 경우에, 운영, 장비 자체와 제품을 보호하기 위해, 장비는 스톱 상태에 있습니다.
- 인간의 개입이 힘을 다시 시작하도록 요구되어야 하고 장비가 힘이 재공급받을 때 GMP에 의해 필요에 따라 자동적으로 운영할 수 없다는 것이 필요합니다.
애플리케이션 :
1. 건조 기계는 느슨한 소재를 말리는데 적합합니다. 예를 들면 다음 파우더, 입자와 대형 입자 없는 슬라이스 형태.
2. 화학 산업, 식품 산업, 사료 산업과 다른 산업에서 애플리케이션. 예를 들면 다음 전분 공장, 사료 공장, 고기 처리 공정 공장, 와인 공장, 맥주 공장과 기타.
재료의 특징
| 정상소재 경공업 | 그 기계에 들어갑니다 전에 수분 함유량 | 건조 산물의 수분 함유량 |
힘 증발을 말리기 2 kgH2O/m Ｈ |
에너지 소비 (크제이 /가 물의 킬로그램을 증발시킵니다) |
| 밀짚 | 55% | 3-5% | 2.5-3 |
3500-3800 (크제이 /는 물의 킬로그램을 증발시킵니다) (840-910 water>)의 증발기 킬로그램 |
| 밀 섬유 | 60% | 10-12% | 4.8 | |
| 발효된 잔디 전원 | 45% | 12-13% | 4.7 | |
| 목재형 소편과 목재 칩 | 20% | 2-3% | 4.3 | |
| 감자 섬유 | 65% | 10-12% | 4.8 | |
| 맥주 또는 기운을 위한 증류기의 곡물 | 65 % | 10-12% | 4.9 | |
| 사료운반기 | 16% | 6-8% | 4.2 | |
| 레이 씨드 | 60% | 5-7% | 4.5 | |
| 돼지 혈액은 전원을 발효시켰습니다 | 35% | 10% | 4.4 | |
| 뼈 전원 | 40% | 10% | 4.6 |
흐름도 :
1. 소재 유입구
2. 구동 장치
3. 스팀 연결기
4. 외부 쉘
5. 배기구
6. 토대
7. 파이프 실수의 인테리어 요소
8. 소재 배출구
9. 스팀 출구 연결기
