상세 정보 |
|||
| 상품 이름: | 드럼 건조기 | moc: | SUS316/SUS304/탄소 강철, 등 |
|---|---|---|---|
| 열원: | 증기 / 전기적 / 천연가스 / 디젤 / Et | 온도: | 100-350C |
| 건조 영역: | 1.12-10.60m2 | 물 증발: | 40-630kg/h |
| 힘: | 맞춤화됩니다 | 브랜드: | XIANDAO |
| 하이 라이트: | 1.12m2 전도성 드라이어,40대 킬로그램 전도성 드라이어,HG 원통 건조기 |
||
제품 설명

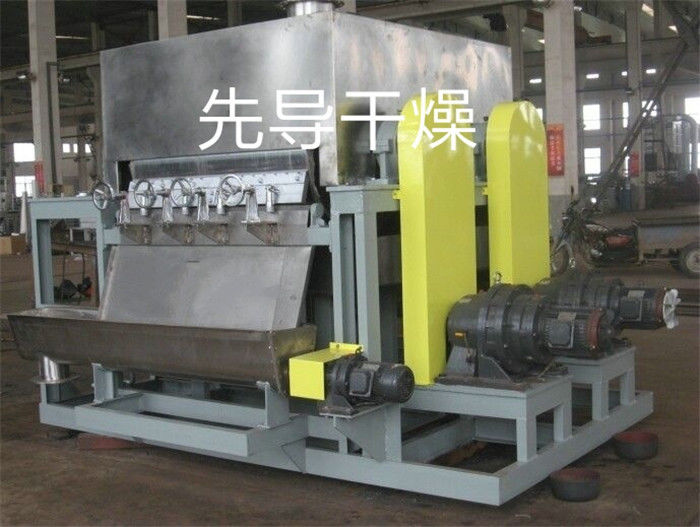

투사와 HG 시리즈 드럼 건조기 / 하락 DRYER/ 실린더 드라이어 / 얇은 쪼각으로 만드는 기계
애플리케이션의 범위
그것은 화학 산업, 염료 산업, 제약업계, 식품 산업, 야금 산업과 기타에서 액체 원료 또는 혼탁 액체를 말리는데 적합합니다.
제품 상세정보 :
| MOC : | SUS316/SUS304/ 탄소강, ETC | 열원 : | 증기 / 전기적 / 천연가스 / 디젤 / Etc. |
| 온도 : | 100-350C | 건조 영역 : | 1.12-10.60 m2 |
| 물 증발 : | 40-630kg/h | 전원 : | 주문 제작됩니다 |
기술 명세서 :
|
Spec |
실린더 디라미터스 키 (밀리미터)의 몸집 | 유효 히팅 지역 (m2) |
건조 용량 (Kg.H 오우 / m2.h) 2 |
증기 소비량 (Kg/h) |
모터 (kw)의 동력 |
라이스위스에 (밀리미터)을 분류합니다 |
(킬로그램에) 짓누르세요 |
| HG-600 | Φ600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700x800x1500 | 850 |
| HG-700 | Φ700x1000 | 1.65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | 2000 |
| HG-800 | Φ800x1200 | 2.26 | 40-100 | 60-150 | 4 | 2500x1100x1980 | 3000 |
| HG-1000 | Φ1000x1400 | 3.30 | 60-150 | 90-230 | 5.5 | 2700x1300x2250 | 6200 |
| HG-1200 | Φ1200x1500 | 4.24 | 80-200 | 120-300 | 7.5 | 2800x1500x2450 | 8500 |
| HG-1400 | Φ1400x1600 | 5.28 | 100-250 | 150-400 | 11 | 3150x1700x2800 | 10000 |
| HG-1600 | Φ1600x1800 | 6.79 | 140-320 | 200-500 | 11 | 3350x1900x3150 | 12000 |
| HG-1800 | Φ1800x2000 | 8.48 | 170-400 | 250-600 | 15 | 3600x2050x3500 | 14000 |
| HG-1800A | Φ1800x2500 | 10.60 | 200-500 | 300-750 | 18.5 | 4100x2050x3500 | 15200 |
| HG-2000 | Φ2000x3000 | 14.1 | 300-700 | 450-1000 | 22.5 | 5000x2500x3600 | 17500 |
| HG-2500 | Φ2500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500x2900x3800 | 20500 |
기록 :
우리의 회사는 드럼 스크레이퍼 드라이어의 2가지 범주를 생산합니다 : 단기통과 이중 실린더는 타이핑합니다. 우리는 또한 고객으로부터의 요구의 관점에서 상위 소재 공급 장치와 2중 실린더 드라이어를 설계할 수 있습니다.
제품 서문 :
HG 시리즈 드럼 드라이어(얇은 쪼각으로 만드는 기계)은 내부 가열 도체인 스타일과 일종의 회전하는 연속 건조 장비입니다. 물질 영화의 어떤 두께는 드럼 하에 원료액 선박으로부터 드럼에 첨부합니다. 히트는 건조 재료에 관해 그렇게 물질 영화에서 수분을 증발시키기 위해, 외부 장벽에 그리고 물질 영화에 그런 다음 파이프를 통하여 실린더의 내벽으로 옮겨집니다. 건조된 제품은 실린더의 표면에 적합한 블레이드에 의하고 나서 문질러지고, 블레이드 하에 스크류 콘베이어로 떨어지고, 운반되고, 수집되고 싸여집니다.
작업 원칙 :
드럼 건조기는 증기쟈켓 ED 난방을 통하여 일종의 연속적인 건조장치입니다. 회전하는 실린더몸체는 하부에서 물질 탱크 세트를 통하여 액체 원료 영화의 어떤 두께에 첨부됩니다. 현열 (증기)은 드럼 몸체의 안쪽이고 외부 벽에 관을 통하여 통과되고, 그리고 나서 액체 원료 영화에 수행되어서, 원료의 수분 함량이 신속히 증발되고 페이스트 반응이 발생합니다. 드럼 몸체의 연속적인 회전과 함께, 마침내 물질은 완전히 마르고 페이스팅 과정이 이룹니다.
완전히 건조된 제품은 드럼 신체의 표면에 설치된 스크레이퍼에 의해 회전하는 실린더몸체에서 떨어져 긁어 모아지고 그리고 나서 스크레이퍼의 바닥에 스크류 건베이어에 모아집니다. 스크류 건베이어의 방전 단부에, 마쇄기는 설정됩니다. 압도되는 것고 플레이크 제품이 그렇게 하는 것 인 후
중요시 되기 위한 무균실에 운반되고 포장되기. 이 시점에서 드라이링과 페이스팅 과정은 이룹니다.
특징
1. 고열 효율.원통 건조기의 열 전도의 원칙은 도체인 방향설정이 전체 동작 써클에서 동일한 채로 유지하는 열전도입니다.끝 카버와 방사 손실의 방열을 제외하고, 모든 열은 실린더의 벽 위의 습식 재료의 증발을 위해 사용될 수 있습니다.열 효율은 80%-90%에 도달할 수 있습니다.
2. 큰 작전 탄력성과 폭넓은 응용.원통 건조기의 다양한 드라이링 요소는 재료막의 급송 물질 / 두께, 열 매체의 온도, 실린더 기타 등등의 회전 속도의 밀도와 같이, 조정될 수 있습니다..그것이 원통 건조기의 건조 속도를 변경할 수 있습니다.이러한 요소가 어떤 상호관계 서로도 가지고 있지 않은 것처럼, 그것은 건조 운전에 큰 편의성을 초래하고, 다양한 소재의 건조와 생산을 위한 지정 다른 요구조건에 적용가능한 그것을 만듭니다.
3. 건조 기간을 단락시키세요.재료의 건조 기간은 정상적으로 10 내지 두번째이고 따라서 그것이 열에 민감한 소재에 적합합니다.진공에 놓이면 그것은 또한 더 적은 압력 조건 하에 운영될 수 있습니다.
4. 빠른 건조 비율.실린더의 벽에 코팅된 재료의 영화가 매우 가는 것처럼.정상적으로, 두께는 열의 방향 외에, 0.3 내지 1.5 밀리미터이고 매스 전송이 동일합니다, 영화의 표면적으로 증발 강도가 30-70kg를 잘할 수 있습니다.H2o/m2
스크레이퍼와 Drum/Tumble/ 원통 건조기에 대한 요구조건
회사의 특정 상황을 고려하여, 우리는 이로써 고객사의 디자인에 다음과 같은 요구조건을 만듭니다 :
1. 먼지 제거와 인기 제거 장치가 (웨트 스크루버 장치 외에) 배열되어야 하다는 것이 필요합니다 ;
2. 어떤 중요한 중간 효율 필터도 공기 흡입구에 추가되지 않습니다 ;
3. 버너는 이탈리아 리야드 브랜드품을 선택했습니다 ;
4. (스크류 건베이어를 사용하는) 소재 공급 장치를 갖추고 있습니다 ;
5. 보일러용 강재는 연소 부분을 위해 사용되고 스테인레스 강이 머신 헤드와 드럼의 접촉되어 있는 부품을 위해 사용되고 탄소강이 다른 부품을 위해 사용될 수 있습니다 ;
6. 실린더는 고객의 특정 요구 사항과 일치하여 있도록 설계됩니다 (1.4 * 14m과 기타 등등.와 같이) ;
7. 재료 (철저한 샤프트)의 덩어리를 방지하기 위해 장치 내부를 압도하고 휘저어 추가되세요 ;
8. 벌크 물질을 쉬운 건조를 위한 스트립으로 압착한 것처럼, 배포 분쇄기는 물질이 스크류 건베이어를 통하여 장비에 들어가는 장소에 설치되어야 합니다.
9. 장비는 기지와 버너를 가집니다.
10. 우리의 회사는 공장에 전기와 물을 연결해서 책임이 있는 장비 재단만을 제공합니다.
흐름도 :
드럼 건조기 구조을 그린 스케치 :
특징으로부터, 그것은 두 유형으로 분할될 수 있습니다 : 단기통과 2중 실린더. 그렇지 않았다면 그것은 또한 작동 압력에 따라 두 유형으로 분할될 수 있습니다 : 실내압력과 압축해제 타입.
