상세 정보 |
|||
| 상품 이름: | 로터리 드라이어 / 로터리 킬른 | moc: | SUS316/SUS304/탄소 강철, 등 |
|---|---|---|---|
| 열원: | 증기 / 전기적 / 천연가스 / 디젤 / Et | 능력: | 맞춤화됩니다 |
| 전원 공급기: | 맞춤화됩니다 | 비중: | 맞춤화됩니다 |
| 모델: | HZG | 브랜드: | XIANDAO |
| 하이 라이트: | 200TPH 전도성 드라이어,EAC 전도성 드라이어,200TPH 로터리 드라이어 기계 |
||
제품 설명
HZG 회전식이 전도성 있는 방식 건조 기계 (드라이어, 회전식 건조 기계, 회전식 건조장치를 회전시킨 로터리 드라이어)
기술적인 매개 변수 :
|
SPEC(m) |
생산 용량<容量> (t/h) | 실린더 회전 속도 (rpm) | 원동력 (kw) |
설치 각도 ( ' ) |
방전용 습도 |
| Φ1.2×6~10 | 1.5~4 | 1~10 | 7.5 | 3~5 | ≤5% |
| Φ1.4×12~18 | 2.5~6 | 1~10 | 15 | 3~5 | ≤5% |
| Φ1.8×12~18 | 5~12 | 1~10 | 22 | 3~5 | ≤5% |
| Φ2.0×12~22 | 6~15 | 1~8 | 30 | 3~5 | ≤5% |
| Φ2.4×15~20 | 9~20 | 1~8 | 37 | 3~5 | ≤5% |
| Φ2.8×20 | 20~50 | 1~8 | 55 | 3~5 | ≤5% |
| Φ3.2×25 | 30~80 | 1~6 | 75 | 3~5 | ≤5% |
| Φ3.8×30 | 40~100 | 1~6 | 90 | 3~5 | ≤5% |
| Φ4.0×35 | 50~120 | 1~4 | 110 | 3~5 | ≤5% |
| Φ4.6×40 | 65~150 | 1~4 | 132 | 3~5 | ≤5% |
| Φ5.0×40 | 80~200 | 1~4 | 160 | 3~5 | ≤5% |
일반 설명
대부분 기계는 안에 사용되고 강자석 산소 분쇄된 소재의 연소에 따르면, 그것은 또한 시멘트에 적합하, 야금학과 화학 산업입니다, 그것이 주요 화로 몸으로 구성되고 드라이브 세트 냉각관과 지지하는 드라이브 세트, 연료 시스템, 2차공기 세트 전기 제어, 배기 먼지와 워밍업 화로 몸 등을 지원하고 있습니다. 기계는 다음과 같은 기능을 가지고 있습니다 : 과온을 위한 알람을 주고 과부하를 위한 알람을 주시오 그러면 작동 온도, 산소 분위기 동안 자동 조절은 화로 기타 등등에 조정할 수 있습니다.
제품 상세정보
| 금속 재료 : | SUS316/SUS304/ 탄소강, ETC |
| 열원 : | 증기 / 전기적 / 천연가스 / 디젤 / 기타 등등 ; |
| 능력 : | 주문 제작됩니다 |
| 전원 공급기 : | 주문 제작됩니다 |
| 비중 : | 주문 제작됩니다 |
| 이름 : | 회전식 dryer/ 로터리 킬른 |
레프스. 실제 적용에서 적절한 프로세스 기술적인 매개 변수의 분석 건 :
| 타입 | 순서 | 순서 | 역행하세요 | 역행하세요 | 복합 난방 | 복합 난방 |
| 소재 유형 | 금 | 발포재를 거품이 일게하는 HP | 용광로의 탄 재 | 티아민 | 린비료 | 석탄 |
| 공정 용량 | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| 초기 수분 함량 | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| 최종 물 content(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| 평균 곡물 사이즈(MM) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
| 소재 축적 severe(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| 열풍 비율 (킬로그램 / Ｈ) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| 진입 가스 온도 (' Ｃ) | 600 | 165 | 500 | 180 | 650 | 570 |
| 물질 (' Ｃ)의 배출구 온도 | 42 | 100 | 70 | 80 | 75 | |
| 가열 방법 | 석탄 가스 | 스팀 전기 난방 | 중유 | 석탄 온기로 | 중유 | 중유 |
| 팩 소재 계수 | 6 | 6.3 | 7 | 7.5 | 7.8 | 18 |
| 혁명(RPM) | 4 | 4 | 3.5 | 3 | 4 | 2 |
| 증감 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| 사본 플레이트 개수 | 12 | 24 | 12 | 22 |
내부 cylinder8 |
내부 실린더 6 |
| 드라이어 지름(m) | 2.0 | 1.5 | 2 | 2.3 |
외부 cylinder2 |
외부 cylinder2.4 |
| 드라이어 길이(m) | 20 | 12 | 17 | 15 | 10 | 16 |
| 구동 파우더(KW) | 22 | 7.5 | 15 | 11 | 11 | 15 |
일의 원리
축축한 원료가 하나 소재로부터 공급될 때, 그것은 실린더 안에서 분배되고, 드라이어에 한결같게 배포되고 계수 전류 허풍과 완전히 접촉할 날개를 통하여의 위에 돕니다. 이런 방식으로, 열전도의 과정은 증가됩니다.건식 기간 동안, 경사진 날개 / 또는 각을 이루는 배플러의 효과와 핫 에어 스트림 하에, 원료는 드라이어 중에 성형 단면으로 이동될 수 있고, 방전용 가치로부터 배출했습니다.
애플리케이션
그것은 다음과 같은 원료를 말리는데 적합합니다, 그들이 화학 산업, 광산 산업, 철광석, 슬래그, 탄광, 금속성 파우더, 인산질 비료, 류산암모니아와 같은 야금 산업에 무거운 비중과 낟알입니다. 게다가 끊임없이 HP 수포제 / 또는 포밍제, 리, 경질 탄산 칼슘, 활동적 화이트 어스, 자성 분말, 흑연, 의약품의 지연과 저온을 필요로 하는 원료로서 그리고 바베큐에서 그와 같은 특수한 요구 사항과 낟알인 원료를 위해.
특징
1. 배럴의 모터라이제이션 수준은 높고 생산력이 높습니다 ;
2. 물질이 배럴당을 통과하는 저항은 더 덜 있고 소비 전력이 낮습니다.
3. 재료의 다른 캐릭터들에 대한 어플리케이션 성능은 높습니다.
4. 수술은 안정적이고, 수술 수수료가 낮고, 제품 건조의 균일성이 좋습니다.

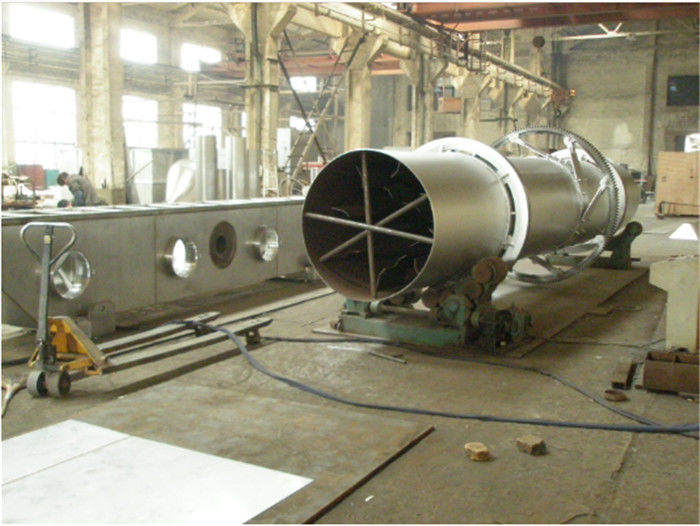

고효율 이미지를 가열시키는 회전 바렐 진공 건조 기계 천연가스
흐름도
