상세 정보 |
|||
| 상품명: | FG 시리즈 유동층 건조기 | 재료: | SUS316/SUS304/탄소강 등 |
|---|---|---|---|
| 열원: | 증기 / 전기 / 천연 가스 / 기타 | 용량: | 맞춤형 |
| 제어: | HMI & 버튼 | Motor: | ABB SEW |
| 압축공기량: | 0.3-1.5m3/분 | 주요 기계의 높이: | 2100-6200mm |
| 하이 라이트: | HMI 수평 유동층 건조기,SUS304 수평 유동층 건조기,SUS304 연속 유동층 건조기 |
||
제품 설명

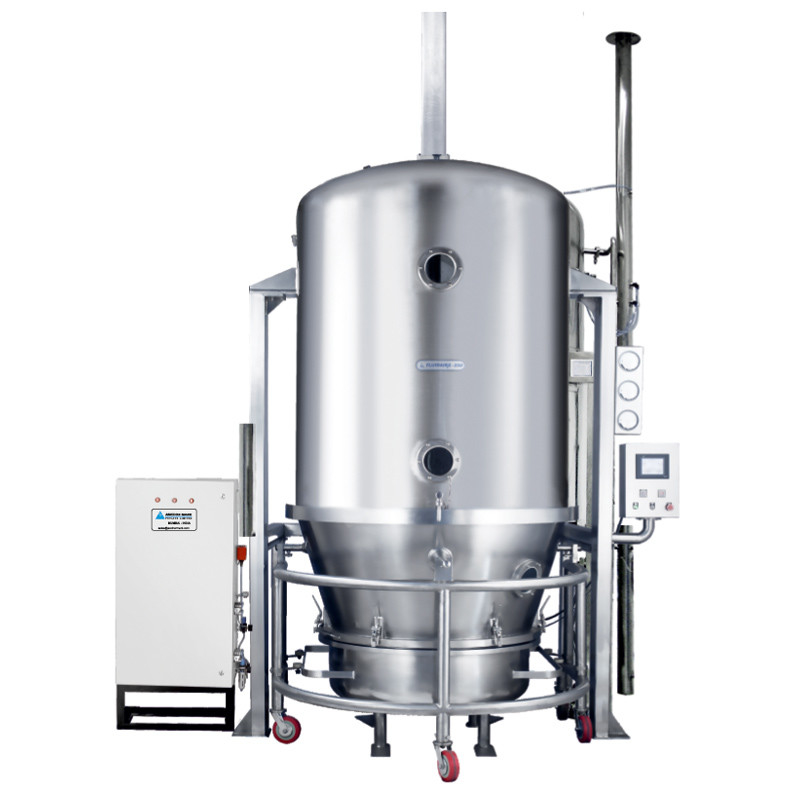

FG(유동층 건조기)( FBD 건조기 )/수직 제약 유동층 건조기(유동층 건조 기계)
일반적인 설명
유동층 건조는 전체 분말 가공 산업에서 사용할 수 있습니다.제약 산업에서 이 혁신적인 방법은 오래 전에 시간 소모적인 트레이 건조를 대체했습니다. 유동층 건조를 사용한 건조 프로세스는 건조 오븐의 건조 시간을 약 20배 단축합니다.또한 유동층 건조는 트레이에서의 고르지 않은 건조에 비해 제어되고 균일한 건조 조건을 제공합니다.
제품 세부 정보:
| 재료: | SUS316/SUS304/탄소강 등 | 열원: | 증기/전기/천연 가스 등 |
| 문서: | FAT/ IQ / OQ / PQ | 용량: | 맞춤형 |
| 제어: | HMI & 버튼 | 모터: | ABB 봉제 |
기술적인 매개변수
| 투기 | 원료 용기 |
생산 능력 kg/배치 |
소비하다 증기 |
금액 압축 공기 |
의 힘 팬 |
주요 기계의 높이 | ||
| 희미한(mm) | 부피(L) | 최소 | 최대 | kg/배치 | m3/분 | kw | mm | |
| 삼 | 300 | 12 | 1.5 | 4 | 12 | 0.3 | 2.2 | 2100년 |
| 5 | 400 | 22 | 4 | 6 | 23 | 0.3 | 4 | 2300 |
| 30 | 700 | 100 | 15 | 36 | 70 | 0.3 | 5.5 | 2500 |
| 60 | 1000 | 220 | 30 | 72 | 140 | 0.6 | 11 | 3000 |
| 120 | 1200 | 420 | 80 | 140 | 211 | 0.6 | 18.5 | 3300 |
| 200 | 1400 | 670 | 100 | 240 | 282 | 0.9 | 22 | 3800 |
| 300 | 1600년 | 1000 | 150 | 360 | 366 | 0.9 | 30 | 4000 |
| 500 | 1800년 | 1500 | 250 | 600 | 465 | 0.9 | 45 | 4800 |
| 1000 | 2200 | 2500 | 500 | 1100 | 800 | 1.5 | 75 | 6200 |
메모:
온도: 주위 온도에서 120℃까지 조절 가능;
수집 속도:> 99%
작동 시간: 15~30분(재료에 따라 다름)
최종 제품의 함량: ~ 0.2%
소음: ≤75dB
원칙:
신선한 공기는 2개 또는 3개의 필터로 걸러진 다음 가열 시스템으로 들어갑니다.가열 후 뜨거운 공기가 건조실로 들어가 FBD의 보울에 있는 재료를 불어내고 재료를 유동화 조건으로 만듭니다.이 기간 동안 재료가 건조됩니다.고객이 기계를 사용할 때 프로세스 요구 사항에 따라 절차 및 매개 변수를 설정한 다음 기계를 시작할 수 있습니다.
FG-B 유동층 건조기 및 FBG 2 bar 충격 저항 유동층 건조기는 제약, 식품, 사료, 화학 산업에서 분말 및 입자 건조에 널리 사용됩니다.유동층은 입자를 움직이기에 충분한 속도로 입자를 통해 위쪽으로 통과하는 공기 흐름이 있는 고체 입자의 층입니다.공기가 입자층을 통과할 때 입자는 끓인 물처럼 거동합니다.능동적인 움직임은 혼합을 개선할 가능성을 만들고 등온 속성을 생성합니다.버블링 유동층에서는 유동 입자의 질량 내에 온도 구배가 존재하지 않습니다.공기의 온도와 부피를 정밀하게 조정할 수 있기 때문에 이 공정은 빠른 열 전달을 달성하여 매우 효율적이면서도 제품에 부드럽게 작용합니다.
식물의 구조:
1. 입구 AHU
입구 AHU는 1차 필터(G4), 포스트 필터(F8), 고효율 필터(H13 ) 및 정확한 온도 제어가 가능한 히터로 구성됩니다.입구 공기 흐름, 속도 및 압력은 가변적이며 제어 가능합니다.히터의 경우 스팀 라디에이터, 전기 히터, 가스로 등이 될 수 있습니다.
2. 본체 구조
본체 구조는 하단 보울, 트롤리가 있는 이동 가능한 제품 보울, 유동 챔버, 확장 챔버/필터 하우징으로 구성됩니다.하단 보울, 제품 용기 및 유동화 챔버는 압축 공기 검사 센서로 밀봉된 팽창식 실리콘 개스킷으로 안정적인 밀봉을 보장합니다.
3. 제품 필터
두 부분으로 된 이중 구조 백 필터(요청 시 스테인리스 스틸 필터 사용 가능)는 안정적인 밀봉을 보장하기 위해 압축 공기 검사 센서가 있는 확장 챔버 내부 표면 사이에 밀봉된 팽창식 실리콘 개스킷입니다.배기배관에 분진센서를 장착하고 제어시스템과 연동하여 가공단계에서 제품의 안전성을 확보합니다.
4. 배기 AHU
배기 집진 필터는 환경 친화적으로 설계되었습니다.
특징 :
유동화 베드의 구조는 데드 코너를 피하기 위해 둥글다.호퍼 내부에는 원료의 응집을 방지하고 흐름의 운하를 형성하기 위한 교반 장치가 있습니다.과립은 뒤집는 방법을 통해 배출됩니다.매우 편리하고 가득합니다.방전 시스템은 요청에 따라 설계할 수 있습니다.
음압 및 밀봉 상태에서 작동합니다.공기가 여과됩니다.따라서 작동이 간단하고 청소가 편리합니다.GMP의 요구 사항을 준수하는 이상적인 장비입니다.
공정 변형 분무 과립화, 분무 응집 또는 분무 코팅의 경우 수분이 정의된 잔류 값에 도달할 때까지 증발해야 할 뿐만 아니라 건조가 전체 분무 공정 중에 발생한다는 점에 유의해야 합니다.입구 공기 온도가 너무 높으면 액체 브리지가 불충분하거나 불안정한 과립 구조 또는 균일하지 않은 모양의 필름이 생길 수 있습니다.
매체의 빠른 열 전달을 달성하는 유동층.
신청:
이 기계는 주로 제약, 식품, 화학 및 기타 산업에서 분말 또는 과립을 건조하는 데 사용됩니다.
옵션 항목:
1. 2Bar &10Bar 분말 폭발
2bar 및 10bar 분말 방폭 설계는 신뢰할 수 있는 접지 장치로 작업자, 장비 및 환경 안전을 보장하도록 선택할 수 있습니다.
2. 승강기에 의한 제품 충전
진공 이송 기계에 의한 제품 충전 3. 요청시 기계의 벽을 통한 구조
공정 흐름도
유동층 건조어제약용
