상세 정보 |
|||
| 상품 이름: | FG 시리즈 흐름식대 건조기 | 재료: | SUS316/SUS304/탄소 강철, 등 |
|---|---|---|---|
| 열원: | 증기 / 전기적 / 천연가스 / Etc. | 능력: | 맞춤화됩니다 |
| 제어: | HMI와 버튼 | 모터: | ABB는 바느질합니다 |
| 압축된 공기의 양: | 0.3-1.5m3/min | 메인 머신의 높이: | 2100-6200mm |
| 강조하다: | FG 수직 유동층 건조 장치,6200 밀리미터 수직 유동층 건조 장치,FG 제약 흐름식대 건조기 |
||
제품 설명

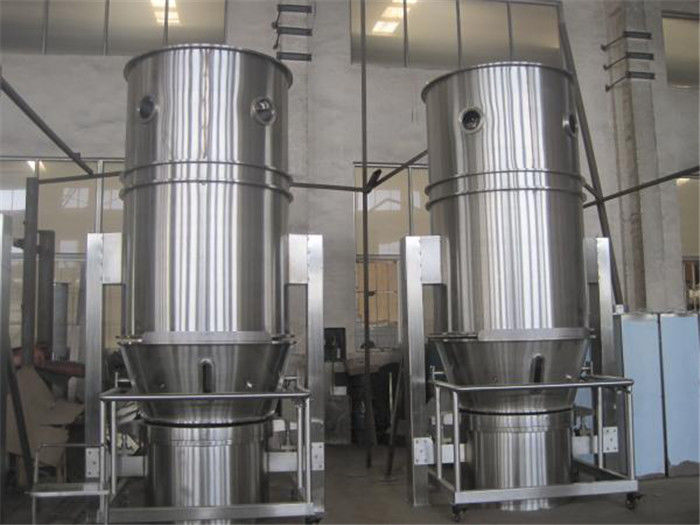

FG (수직 제약 흐름층 건조 기계 (유체 침대 건조가 기계화한 흐름층 드라이어)(FBD 드라이어) /)
일반 설명
유동층 건조는 전체 분말 공정 산업에서 사용될 수 있습니다. 제약업계에서, 이 혁신적 기법은 오래 전 시간이 걸리는 트레이 건조를 대체했습니다 : 유동층 건조와 건조 프로세스는 대략 20 번까지 건조시간을 건조 오븐에서 감소시킵니다. 게다가 유동층 건조는 트레이에서 비평탄 건조와 비교하여 통제되고 획일적 건조 조건을 제공합니다.
제품 상세정보 :
| 재료 : | SUS316/SUS304/ 탄소강, ETC | 열원 : | 증기 / 전기적 / 천연가스 Etc |
| 문서 : | FAT/ IQ / OQ / PQ | 능력 : | 주문 제작됩니다 |
| 제어 : | HMI와 버튼 | 모터 : | ABB는 바느질합니다 |
기술적인 매개 변수
| 투기 | 원료의 컨테이너 |
생산력 킬로그램 / 뱃치 |
소실합니다의 스팀 |
양의 압축된 공기 |
전원의 팬 |
메인 머신의 높이 | ||
| 희미한(MM) | 크기(L) | 민. | 맥스. | Kg / 뱃치 | m3/min | kw | 밀리미터 | |
| 3 | 300 | 12 | 1.5 | 4 | 12 | 0.3 | 2.2 | 2100 |
| 5 | 400 | 22 | 4 | 6 | 23 | 0.3 | 4 | 2300 |
| 30 | 700 | 100 | 15 | 36 | 70 | 0.3 | 5.5 | 2500 |
| 60 | 1000 | 220 | 30 | 72 | 140 | 0.6 | 11 | 3000 |
| 120 | 1200 | 420 | 80 | 140 | 211 | 0.6 | 18.5 | 3300 |
| 200 | 1400 | 670 | 100 | 240 | 282 | 0.9 | 22 | 3800 |
| 300 | 1600 | 1000 | 150 | 360 | 366 | 0.9 | 30 | 4000 |
| 500 | 1800 | 1500 | 250 | 600 | 465 | 0.9 | 45 | 4800 |
| 1000 | 2200 | 2500 | 500 | 1100 | 800 | 1.5 | 75 | 6200 |
기록 :
온도 :주변에서부터 120C까지 조정할 수 있습니다 ;
포집율 :> 99%
조업시 :15~30min (재료에 의존합니다)
최종 생산품의 내용 : ~ 0.2%
노이즈를 내세요 :≤75dB
원리 :
신선한 공기는 2 또는 3 필터에 의해 필터링되고, 그리고 나서 난방을 위해 가열 시스템에 들어갑니다. 가열된 후, 허풍은 건조실에 들어가고, FBD의 사발에서 자재를 폭파하고, 자재를 유동화 조건에 허용합니다. 이 시기 동안, 재료는 마릅니다. 고객들이 기계를 사용할 때, 그들은 프로세스 요구 사항에 따라 절차와 매개 변수에서 수립하고, 그리고 나서 기계를 가동시킬 수 있습니다.
FG-B 플루이드 베드 건조기와 광섬유 브래그 격자 2 바 충격 저항 흐름식대 건조기는 일반적으로 제약, 식품, 사료, 케미칼 인더스트리즈에서 말라 파우더와 입자를 위해 사용됩니다. 유동층은 공기의 기류가 그들을 움직이게 하기에 충분히 큰 비율로 입자를 위로 향하여 통과하면서 고체 입자의 베드입니다. 공기가 입자 베드를 이동한 것처럼, 입자는 급탕수와 같은 행태를 보입니다. 활동적 이동은 향상된 혼합과 결과에 대한 잠재력을 등온선 특성을 임명합니다. 기포 류동층에서, 어떤 온도 구배도 다량의 유동성 입자 이내에 존재하지 않습니다. 공기의 온도와 량이 정확히 조정될 수 있기 때문에, 과정은 제품에 그것을 매우 효율적이고 아직 친절하게 하는 속열 열전달을 달성합니다.
식물의 구조물 :
1. 주입구 폴리네시아인이 이정표로 쓰는 석대
유입 아후는 정확한 온도 조절로 중요한 필터(G4), 포스트 필터 (F8), 고효율 필터 (H13 )와 히터로 구성됩니다. 유입구 공기 플로우, 속과 압력은 변하기 쉽고 제어 가능합니다. 난방기를 위해, 그것은 증기 방열기, 전기 가열기, 가스 퍼니스와 기타일 수 있습니다.
2. 메인 바디 구조
메인 바디 구조는 손수레, 유동화 챔버, 팽창상자 / 필터 하우징으로 최저 사발, 이동 상품 사발로 구성됩니다. 최저 사발, 물품 수납부와 유동화 챔버는 믿을 만한 씰링을 보장하기 위해 압착기 공기 검사용 센서로 밀봉된 부풀게할 수 있는 실리콘 개스킷입니다.
3. 제품 필터
두 조각에서 두배 구조화된 백 필터는 (경우 요청, 이용 가능한 스테인레스강 필터에서) 믿을 만한 씰링을 보장하기 위해 압착기 공기 검사용 센서와 팽창상자 내부면 사이에 봉지된 부풀게할 수 있는 실리콘 개스킷입니다. 더스트 센서는 배기 파이프에 설치되고, 공정 단계 동안 제품안전을 확보하기 위해 제어 시스템으로부터 맞물렸습니다.
4. 배출 폴리네시아인이 이정표로 쓰는 석대
배출 집진 여과기는 환경 친화적인 채 설계합니다.
특징 :
유동화 베드의 구조는 있습니다 라운드의 사역대를 회피하기 위해. 메뚜기 안에서 원료의 덩어리를 피하기 위한 혼합 장치와 흐름의 운하를 형성하는 것 입니다. 낟알은 넘기는 방법을 통하여 방출됩니다. 그것은 매우 편리하고 가득 찹니다. 방전된 시스템은 요청으로 고안될 수 있습니다.
그것은 음압과 밀봉의 상태에 운영됩니다. 공기는 필터링됩니다. 그러므로 그것은 수술에서 단순하고 세정을 위해 편리합니다. GMP를 위한 요구조건에 따라 있는 것은 이상적 장비입니다.
프로세스 변형체를 위해 조립, 스프레이 덩어리 또는 스프레이 코팅을 분사하시오 그러면 수분이 그것이 한정된 잔류값에 도달했을 때까지 증발할 필요가 있을 뿐만 아니라 그러나 또한 건조가 전체 스프레이 프로세스 동안 개최된다는 것이 주목되어야 합니다. 또한 높은 흡입구 공기 온도는 불안정한 불충분한 액체성 브릿지로 이어질 수 있고 구조 또는 동질이 아닌 탐색 영화를 입자화합니다.
매체의 속열 전송을 달성하기 위한 흐름층.
애플리케이션 :
기계는 주로 제약, 식료품, 화학과 몇몇 다른 업계로부터 건조 파우더 또는 낟알을 위해 사용됩니다.
선택적인 항목 :
1. 2Bar &10Bar 파우더 폭발
2개 바와 10개 바 파우더 방폭 디자인은 믿을 만한 접지 장치로 운영, 장비와 환경 안전을 보장하도록 선택 가능합니다.
2. 인양 기계에 의해 청구하는 제품
진공 트랜스퍼 머신 3에 의해 청구하는 제품.안에 청구하는 대로 기계를 위한 쓰루월 구조
처리 흐름도
약품을 위한 흐름식대 건조기
