YPG 시리즈 압력 분무 건조기

일반 설명

YPG 시리즈 압력 분사 그레뉼레이팅과 건조 기계 스프레이는 단단한 압력 받아의 높은 내용과 크기 혼합을 입자화하고 구형 곡류 식품 안으로 그것을 말릴 수 있고. 빨리 완전히 잔류 물과 느슨함의 일정 함량을 유지하면서, 좋은 유동성을 가지고 있는 건조된 분말은 균등질 방식으로 주형을 채울 것입니다. 파우더는 기계적으로 입상 분말을 위해 사용된 그것과 비교하여 주형 4-8 번의 서비스 내구 수명을 증가시키기 위해 정압 하에 성형체에 대하여 적용될 수 있습니다. 몰딩제품은 마무리의 좋은 균일성과 높은 정도를 가지고 있고 따라서 그들이 넓게 자기질벽돌, 식기류 세라믹 웨이퍼, 요업 재료, 아철산염 자성 물질, 기타 등등의 무역에서 사용됩니다.

◆ 함께 마르고 낟알로 되면서, 이 장비는 2가지 기능을 연결시킵니다. 특정 규모와 비율과 요구된 공 낟알은 압력과 흐름과 아토미즈링 홀의 크기를 조정하기 위한 절차를 위한 요구에 따라 생산될 수 있습니다.

◆ AISISUS304 또는 AISISUS304L 또는 AISISUS316L 또는 AISISUS316의 제품과 연락하는 것은 조립한 세트의 탑 본체, 파이프와 분리대. 드라이링 탑 본체의 안쪽이고 외부 케이스 사이의 안전한 열 보존성 레이어가 있습니다. 충전 재료는 파인 글라스 면입니다. 탑 본체는 전기 제어 패널을 통하여 제어되고 드러내진 관찰창, 시준창, 램프 하우스, 미터 컨트롤과 기구를 또한 갖추고 있습니다.

제품 상세정보

기술적인 매개 변수

기술적인 매개 변수

기록 : 물 증발의 양은 물질, 고체 함량과 열기 유입구와 수단의 온도의 특성과 관련됩니다.

일련의 압력 분사 건조기를 위한 구성

1. 공기 입구 시스템 : 그것은과 같은 프리 & 후치 필터 & 서브 고효율 필터와 하이) 공기 정화 필터로 구성됩니다, 공기 가열기 (전기 가열기, 증기 방열기, 가스 퍼니스와 기타가와 같이) 선풍기와 상대적 공기 흡입관을 설계합니다.

2. 액체 운송 장치 : 그것은 격판 펌프 또는 스크류 펌프, 재료 교반 탱크와 관련된 파이프로 구성됩니다.

3. 아토미즈링 시스템 : 인버터와 압력 펌프.

4. 주탑 : 장치, 맨홀과 기타를 밝히면서, 그것은 원추형 섹션, 수직부, 공기 해머로 구성됩니다.

5. 물질 수집 시스템 : 그것은 사이클론 분리 장치와 천 백 필터 또는 식수 스크레이퍼로 구성됩니다.이 부품은 고객 욕구를 기반으로 설비되어야 합니다.

6. 공기 배출구 시스템 : 그것은 흡기 팬, 공기배출구와 포스트 필터 또는 고효율 필터로 구성됩니다.(필터가 선택했기 때문에, 그것은 고객 요청을 기반으로 합니다.)

간략한 소개가 흐름으로 일합니다

원료의 액체는 철저한 격판 펌프 내에 펌핑됩니다. 원료의 액체는 작은 물방울 안으로 안개처럼 뿌려집니다. 그리고 나서 그것은 허풍과 모이고, 떨어져 나갑니다. 분말 소재의 대부분은 주탑의 바닥의 수단에서 수집될 것입니다. 미세 분말을 위해, 우리는 여전히 끊임없이 사이클론 분리 장치와 천 백 필터 또는 식수 (습식) 솔에 의해 그들을 수집할 것입니다. 그러나 그것은 물질 특성에 의존하여야 합니다.

유압식 분무 과립화 드라이어가 주로 피딩 시스템으로 구성된다고, 건조 시스템, 먼지 제거 시스템, 가열 시스템과 전기 시스템과 각각 시스템은 약간의 관련 장비를 포함합니다.

피딩 시스템은 믹싱 배럴, 필터, 격판 펌프와 스프레이 건으로 구성됩니다. 볼 밀링 가공된 이차적 슬러리는 볼 밀에서부터 믹싱 탱크까지 이동되고, 펌핑되고 필터를 통하여 격판 펌프로 수송되고, 그리고 나서 스프레이 건을 통하여 건조탑에 들어갑니다.

슬러리는 분무 과립화 건조 프로세스를 시작하기 위해 스프레이 건 노즐로부터 건조탑에 들어갑니다. 특정 공 정은 삼단으로 분할됩니다 :

슬러리 분무법

슬러리는 피딩 시스템에서 격판 펌프에 의해 특정 압력에 있는 노즐로부터의 건조탑으로 가압됩니다. 압력의 에너지는 운동 에너지로 변환됩니다. 슬러리는 바닥으로부터의 노즐에서 바로 비말을 분할하는 고속 액 막을 형성하기 위한 위까지 분사됩니다. 분무법에 의해 생산된 비말의 규모는 압력에 반비례하고 노즐의 생산력이 압력의 제곱에 비례합니다.

과립 모양 분말 방출

탑과 배기팬을 말린 건조탑에게 허풍을 전달하는 송풍기는 건조 시스템을 구성합니다.

먼지 제거 시스템은 효율이 높은 사이클론 분리 장치, 백 필터, 원심분리기 팬과 등으로 구성됩니다.. 배기팬은 효율이 높은 사이클론 분리 장치 안으로 파이너 입자와 건조한 공기를 보냅니다. 효과적인 분리 뒤에, 파이너 입자는 복구를 위해 분리대의 바닥에 있는 수납 포트에 들어갑니다. 미세 입자로 남아 있는 초소형 양을 포함하는 배출 가스는 배출 가스의 무해화 처리를 실현하는 다시 집진을 위한 원심분리기 팬에 의한 백 필터 속으로 빨려들어가고 마지막 배출 가스가 굴뚝에서 해고됩니다.

게다가 가열 시스템은 전열기를 구성했고 가스 연료 충전 공기 히터(노)이 건조탑에게 허풍을 제공합니다. 전기 시스템은 전기적 제어 캐비넷을 구성했고 온도를 모니터링하기 위해 공기 흡입구와 콘센트에 설치된 현장 센서가 전체 발전소의 정상 작동을 보증하기 위해 전체 스프레이 과립화 드라이어의 주 링크를 모니터링하고 제어할 수 있습니다.

비말은 구형으로 건조됩니다.

물방울과 허풍 사이에 마르는 것 혼성류에서 실행되고 허풍이 상단 커버에 뜨거운 공기 배분기를 통하여 탑에 들어갑니다. 뜨거운 공기 배분기는 하향 유선형 공기 흐름을 발생시키고 물방울이 바닥에서부터 꼭대기까지 뜨거운 공기 흐름 안으로 분사됩니다. 비말은 표면 장력의 효과로 인해 구형을 형성합니다. 동시에, 물방울이 대면 영역을 가지고 있기 때문에, 물은 증발하고, 마른 둥근 입상 (입자) 파우더를 형성하기 위해 빨리 마르고, 마침내 수축합니다. 형성된 둥근 과립 모양 분말은 점진적으로 건조탑에 정착하고 허풍에서 분리됩니다. 탑의 바닥에 있는 깔대기 공동은 알갱이 재료를 수집하고, 방출 포트로부터 그들을 방출합니다. 파이너 입자와 건조한 공기는 먼지 제거 시스템에 들어가기 위해 깔대기 모양 콘의 상부에 연결된 배기팬에 의해 끌어내집니다.

장비 선택과 기술 설계에서 실험의 중요성

◆ 다른 제품이 다른 건조 기술과 입자 규칙을 가지기 때문에, 모든 요구를 만족시키는 분무 건조기의 어떤 싱글 타입이 없습니다. 지금 용사는 여전히 일종의 기술로 간주됩니다. 테스트는 바르게 종류를 선택하는 토대입니다. YIBU 기업들에 의해 생산된 기계는 자재을 판단하는 기술적 시험을 수행해서 특별히 사용됩니다. 이런 종류의 실용적 태도는 다음과 같은 많은 턴-키이 프로젝트의 성공에 기여합니다 : 세제분, 중합된 수지, 하얀 carbon,Mn3O4, 콩물, 리파아제(지방분해 효소), 씨 슬러그 중국 전통 의학과 등.

국제적으로 유명한 브랜드의 수입된 압력 노즐

다수-건 가변분무 포신 뭉치

다단계층 공기 흡입

더 좋은 대규모 장비는 혼합되는 것, 마르는 것고 덩어리를 제어합니다

각각 벤튜리는 다단계층 스프레이 건과 독립적 미세 분말 복구 튜브를 갖추고 있습니다

                                                                                                                                      낮은 템프. 덩어리

                                                                                   낮은 템프. 덩어리

YPG 시리즈 압력 분사 과립화 드라이어의 특징

1. 높은 생산 비율, 에너지 절약과 고효율 ;

2. 어떤 파우더도 벽 위에 침적되지 않습니다 ;

3. 특히 열에 민감한 소재에 적용할 수 있는 빠른 건조 :

원료액의 표면적은 매우 분무법 뒤에 증가됩니다. 핫 에어 플로우에서, 물 중 95-98%는 눈 깜짝할 사이에 증발될 수 있고 건조시간은 수십의 초에 대한 10 초 일 뿐입니다 ;

4. 얻은 생성물은 균일한 입자 크기, 좋은 유동, 좋은 가용성, 고품질 순도와 상등품과 구형 입자입니다.

5. 애플리케이션의 넓은 범위 : 재료의 특성에 따르면, 그것은 재료에 허풍에 의해서 건조되거나 강한 적용성을 가지고 있는 차가운 공기에 의해서 입자화될 수 있습니다.

6. 자동 조작을 실현하도록 쉬운 단순하고 안정적 작전, 편리한 제어.

7. 발전소의 가열 시스템을 위해, 그것은 매우 탄력적입니다. 우리는 증기, 전기, 가스 퍼니스와 기타와 같은 고객들의 구체 정황을 기반으로 그것을 구성할 수 있으며, 모두 분무 건조기와 일치하기를 계획할 수 있습니다 ;

8. 첨단적 산업 자동화 제어 시스템

제어 시스템은 누름 버튼, HMI+PLC와 기타와 같은 더 많은 선택을 합니다.

지멘스 회사의 S7-315 2DP, 그리고 5.5 단계 프로그래밍 소프트웨어, 시작과 정지와 공장의 인터로킹을 기반으로, PID 루프 제어의 프로그램 논리 제어기를 적용하고 공정 파라미터와 등의 놀라우면서, 자동 제어 시스템은 PLC 제어기를 구성됩니다. 실현될 수 있습니다. 제어 시스템은 처음으로 운영에 대한 지휘를 받아들이고 그리고 나서 처리 프로그램의 논리 조건이 수집된 필드 정보에 따라 이행될지 판단합니다. 만약 조건이 구축되면, 제어 프로그램이 제어 프로세스에서 모든 종류의 장비를 활성화하거나 마무리하기 위해 특정한 배열 순서에서 신호를 출력합니다.

HMI 인간-기계 인터페이스는 드라이어의 제어 시스템, 운영 상태 모니터링, 데이터 분석, 리코딩과 드라이링 기기 제어 시스템의 인쇄의 운영을 실현하는 지멘스의 구성 소프트웨어 SIMATIC 윈크크에 의해 구성됩니다. 그것은 필드 장비와 인력의 유기적 결합을 완료했습니다. HMI를 통하여, 운영자는 다른 제품의 생산을 완료하기 위해 명령을 입력하고, 다른 공정 파라미터 또는 분유를 입력할 수 있습니다.동시에, 우리는 시스템의 주에 대하여 정보를 입수할 수 있습니다. 우리는 또한 시스템의 현재 생산 정보에 대해 조사하거나, (조사하세요) 역사적 생산 과정의 중요한 레코드 데이터를 추적할 수 있습니다. 이상 상황이 있다면 체계는 경보 신호를 밖에 보낼 것입니다.

PSD-90 정확성 원심력 분무 건조기 ICP 제어판 인터페이스 다이어그램

필드 값은 S7-315 PLC를 통하여 수집되고 수집된 데이터가 드러내지고 TCP / IP 프로토콜을 통하여 CP343-1 모듈을 이용하여 윈크크를 구성 소프트웨어로 간주하는 컴퓨터에 기록됩니다.

PLC에 모인 데이터는 또한 산업적 라우터 (허브)을 통한 원거리 컴퓨터에 보내집니다.

프로그래밍한 PLC 소프트웨어와 호스트 컴퓨터 소프트웨어는 S88 프로그램 구조와 모듈화된 디자인을 적용합니다.

다른 제어 객체에 따르면, 밸브 모듈, 아날로그 입력 템플릿, 아날로그 출력 템플릿, 피드 제어 루프 템플릿과 기타 등등을 포함하여 모터 템플릿 (인버터 제어와 직접적 스타트 제어를 포함하는 두 유형)은 작성됩니다..

프로세스 컨트롤을 고려하여, 과정 청소기를 만들면서, 지멘스의 도형 블럭은 프로그래밍해서 적용됩니다.

건조 프로세스는 냉간 작업, 고온 조작, 물 작전, 물질 작전, 건조, (과 같이 기타 등등) 수많은 작은 과정으로 정련됩니다.작동, 건조,etc.).

자동 제어 시스템의 목적은 장비의 정상 작동을 보증하고 분무 건조기의 중요 프로세스 매개 변수를 제어하고 모니터링함으로써 제품 품질의 안정을 얻는 것입니다.

큰 분무탑 필드 위 컨트롤 :

큰 분무탑 전계 제어 상자 :

SIMATIC 프로그램 논리 제어 시스템 & 터치 패널

적용범위 :

◆ 식품 산업 : 지방질이 많은 분유, 단백질, 코코아 분유, 대체 분유, 흰자 (노른자), 음식과 식물, 귀리, 닭 주스, 커피, 고기를 적응시킨 즉각적 분해할 수 있는 차, 단백질, 콩, 땅콩 단백질, 가수분해물과 그렇게 앞으로. 설탕, 옥수수시럽, 옥수수 전분, 글루코스. 펙틴, 길금당, 소빅 산 칼륨과 기타 등등.

◆ 의약품 : 중국 한의학 추출물, 연고, 효모, 비타민, 항생제, 아밀라아제, 리파아제(지방분해 효소)과 등.

◆ 플라스틱과 수지 : AB, ABS 에멀젼, 요산 수지, 페놀 알데하이드 수지, 요소-포름알데하이드 수지, 포름알데히드 수지, 폴리신, 폴리 클로로프렌과 기타 등등.

◆ 합성 세제 :공통 분말 세제, 진보적 분말 세제, 분말 세제, 소다회, 유화제, 광택제, 오소포스포릭 산과 기타 등등.

◆ 화학 산업 :소듐 플루오라이드 (칼륨), 알칼리성 염료와 안료, 염료 반제품, Mn3O4, 복합 비료, 개미 규산, 촉매제, 황산 요원들, 아미노산, 백색 카본과 기타.

◆ 세라믹 :산화알루미늄, 세라믹 타일 재료, 산화 마그네슘, 활석과 기타.

다른 ◆ :알루니늄 하이드록사이드, 염화 칼슘, 스테아린산 대리인과 냉각 분사.그것은 넓게 식품 염료, 반제품과 다른 산업에서 사용됩니다.

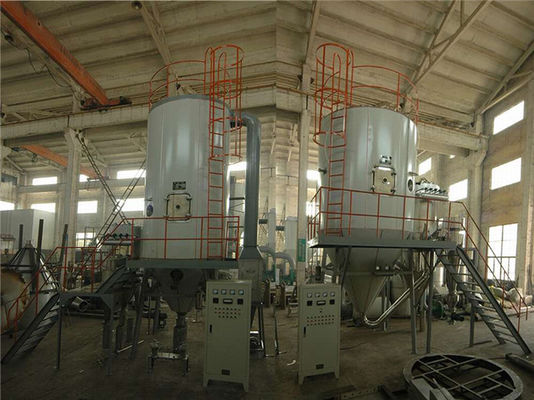

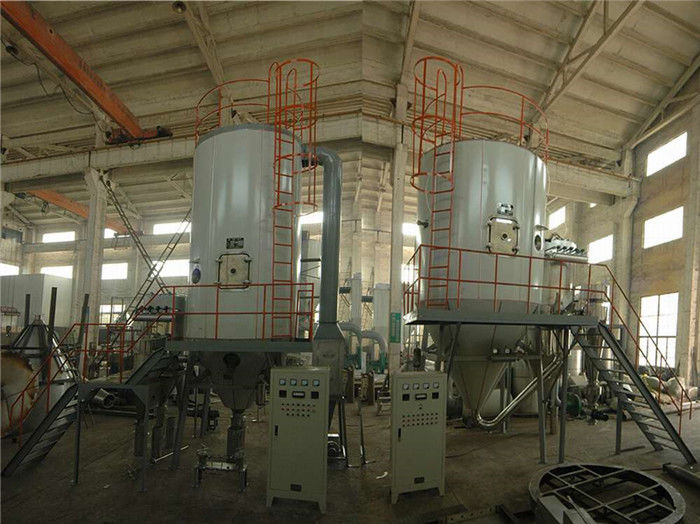

국내외에서 공사장에 있는 압력 분사 건조기의 물리적 픽처

YPG-2000 하류 분무 건조기 (사안시 폴리알루미늄 염화물 정치활동 위원회 프로젝트)

스프레이 건조 공장을 위한 3D 그림

건설 중인 압력 분사 드라이어 타워

외국 공사장 위의 큰 부담 분무탑

탑 스프레이 공동 전류 타입 압력 노즐 분무 건조기를 위한 흐름도

최저 스프레이 방식 역상 전류 카운터-커런트 압력 노즐 분무 건조기를 위한 흐름도

분무 건조기 성능 도입

찌꺼기 흡입기, 탑-스프레이 방법 압력 분무 건조기는 재료에 6-5000kg/h의 흐름, 2.5-15Mpa에서의 압력과 흐름 정확성을 공급하기 위한 멤브레인 펌프를 채택합니다의 <1>

선택적 선택 :

◆ 이런 종류의 완전 식물은 주문 제작 설계를 기반으로 제조됩니다. 전혀 모든 기능적인 특징은 모든 디자인을 구비하지는 않습니다. 실제 설정은 계약 또는 서명된 협정에 따라 만들어져야 합니다.

◆ 주요 전기 부품을 위해, 우리는 ABB, 지멘스 또는 쉐나이더 혹은 다른 사람과 같이, 국제적 브랜드를 선택합니다.

◆ 발전소의 건축 자재를 위해, 우리는 AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, 탄소강, 기타 등등을 선택할 수 있습니다.

◆ 제어 시스템을 위해, 우리는 단추, PLC + HMI, 등을 선택할 수 있습니다.. 우리는 필요에 따라 제어 시스템을 디자인할 수 있습니다.

◆ 우리는 고객 요구 사항에 따라 분무 건조기를 위한 방폭 장치를 설계할 수 있습니다.

◆ 분무 건조기를 위한 매칭 시스템을 위해, 우리는 피딩 시스템, 공기 전달 시스템과 기타와 같은 그것을 공급할 수 있습니다.

◆ 발전소를 위한 가열 시스템을 위해, 그것은 매우 탄력적입니다. 우리는 증기, 전기, 가스 퍼니스와 기타와 같은 고객의 부지 조건을 기반으로 그것을 구성할 수 있으며, 모두 분무 건조기와 일치하기를 계획할 수 있습니다.

◆ 어떤 가열 시스템이 있다면 그것은 냉각 공기와 입자를 만들기 위해 냉각기로서 사용될 수 없습니다.

완전한 ◆와 전문적 R&D 공장, 과학적이고 합리적 제품 시험 서비스, 광범위하고 철저한 생산기술 거래소, 연구와 탐사 서비스 플랫폼 :

XIANDAO 회사는 실험실 크기, YPG로서의 소량 제품 그와 같은 일련을 위한 공장급 단계 또는 심지어 제조 크기 테스트 유닛, LPG, PSD, BYP, PFSD와 등에서 고객들에게 다양한 소환장의 송달 실험과 실험 검증을 제공할 수 있습니다.. 이러한 공장은 많은 일련의 제품의 기술적인 응용의 실행가능성을 검증하고, 최적 생산량 가공 조건을 결정하고, 시장 분석을 위한 샘플을 제공합니다.

관심이 명령합니다

1. 액체명과 재산 :고체 내용물 (또는 수분 함유량), 점착성, 표면 장력과 pH 값.

2. 허락된 마른 분말 밀도 잔류수 함량과 입자 크기와 허락된 최고 온도.

3. 출력 :매일 시프트 시간.

4. 공급될 수 있는 에너지 :수증기 압력, 전기 적당히, 석탄, 석유와 천연가스의 연료.

5. 제어 요구 :유입과 배출구 온도가 제어되어야 하는지 아닌지. 분말 수집 요구 : 위헤테트는 소모된 가스의 환경의 천 백 필터와 요구조건을 사용하도록 필요합니다.

6. 다른 특수한 요구 사항.
