상세 정보 |
|||
| 상품 이름: | XF 수평선상 흐름식대 건조기 | 재료: | SUS316/SUS304/탄소 강철, 등 |
|---|---|---|---|
| 열원: | 증기 / 전기적 / 천연가스 / Etc. | 능력: | 맞춤화됩니다 |
| 제어: | HMI와 버튼 | 문서: | FAT/IQ/OQ/PQ |
| 하이 라이트: | XF 수평선상 흐름식대 건조기,SUS304 수평선상 흐름식대 건조기,XF FBD 장비 |
||
제품 설명

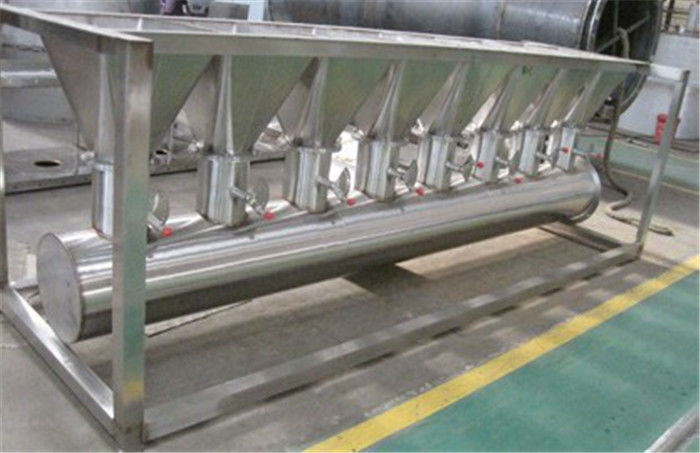

XF 수평식 (수평선상 흐름층 드라이어)(FBD)
제품 설명 :
아돌프링 파우더 또는 과립 물질을 말래서 주로 사용되는 또한 유동층 건조 장치로 알려진 수평선상 유동층 건조 장치. 그리고 그것은 넓게 산업에서 드라이어로서 작용됩니다. 이 장치는 구조에 단순하고, 편리하게 작동하고 고열 효율을 가지고 있습니다.그것은 넓게 화학, 광업, 의약품, 식품, 그레인 처리 공정, 사료, 인더스트리얼과 도시 하수 처리 업계에서 사용됩니다.
20 years'use 이상과 개선 뒤에 요즈음 그것은 제약, 화학적, 식료품, 그레인 처리 공정 업계와 기타의 분야에서 인기있는 건조 장치가 되었습니다. 그것은 공기 정화 필터, 흐름층, 사이클론 분리 장치, 흡진장치, 고속 원심분리기 팬, 제어 캐비넷과 기타로 구성됩니다.
원료의 특성의 차이 때문에, 필요한 필요성에 따라 먼지 제거 시스템으로 설비하는 것은 필요합니다. 그것은 양쪽 사이클론 분리 장치와 천 백 필터를 선택하거나 그들 중 하나만을 선택할 수 있습니다. 일반적으로, 원료의 벌크 밀도가 무거우면, 원료가 벌크 밀도에서 빛이면, 그것이 그 사이클론을 선택할 수 있다고, 그것은 그것을 수집해서 백 필터를 선택할 수 있습니다. 공기 공급 씨스템은 청구하는 대로 이용 가능합니다. 이 기계를 위한 2 종류의 작동이 있습니다--- 연속적이고 간헐형.
제품 상세정보 : XF 시리즈 수평선상 흐름식대 건조기 (FBD) 흐름층 건조 기계
| 재료 : | SUS316/SUS304/ 탄소강, ETC | 열원 : | 증기 / 전기적 / 천연가스 Etc |
| 문서 : | FAT/ IQ / OQ / PQ | 능력 : | 주문 제작됩니다 |
| 제어 : | HMI와 버튼 | 모터 : | ABB는 바느질합니다 |
작업 원칙 :
유동화의 원리를 이용할 때, 고체 입자는 건조 프로세스에서 뜨거운 가스 건조 매체에서 중단되었습니다. 과립 모양 고체 재료는 공급 장치에 의해 유동층 건조 장치로 공급됩니다. 송풍기는 고체 재료를 가열하기 위해 고체-기체 열과 질량 교환에 분배 플레이트와 유동화의 바닥에 유동층 안으로 가열된 필터된 깨끗한 허풍을 붇. 그리고 열 매체는 완전히 마르늘 고체 입자와 접촉합니다. 물질이 맹렬하게 선동하기 때문에, 기체막단열은 매우 감소했습니다, 그러므로, 드라이링 강도가 매우 높습니다. 공기 정화 필터와 히터에 의해 가열된 후, 공기는 각각 가지에 의해 작은 챔버의 바닥 안으로 이송되고 자재까지 퍼포레이티드 메쉬 스크린을 말리는 유공판을 통한 건조실로의 엔터가 프루이드기즈링 말립니다. 건조된 소재는 방전 배출구에서 해고됩니다. 배기 가스는 유동층의 상부에서 해고되고 단단한 전력이 사이클론 분리 장치 또는 클로스백 먼지 막이 덧옷에 의해 수집될 것입니다.
한편 사이클론 분리 장치와 백 필터를 통과할 때, 배출 공기는 마침내 건조실의 꼭대기를 빠져나가고 선풍기에 의해 배출했습니다.
자동적 생산은 실현될 수 있습니다. 그것은 일종의 연속적인 건조장치입니다. 그것은 건조 온도에서 낮은 건조 속도에 빠릅니다, 제품의 품질을 보증할 수 있고, GMP를 위한 요구에 따라 있습니다.
성능 특성 :
단순 구조와 편리한 유지인 A.
비, 용이한 작동과 안정적 운영하기
Ｃ, 획일적 기-액 접촉, 높은 상대적인 속도와 열 전도 고속, 고열 효율.
Ｄ, 어떤 회전부, 진동한 부분, 낮은 유지보수 비용.
Ｆ, 감열성 재료와 입자에 대한 낮은 건조 온도는 손상되지 않을 것입니다.
적합한 재료 :
수평선상 멀티-챔버 유동층은 50에서부터 5000 마이크론까지 입상, 파우더, 크기와 건조 감열성 재료의 크기를 정렬시키는 평균 입자에 적합합니다. 그것은 넓게 화학, 광업, 의약품, 식품 가공, 식품, 사료, 산업적이고 도시 하수 처리 업계에서 사용될 수 있습니다.
애플리케이션 :
의학, 화학 원료, 식료품, 그레인 처리 공정, 공급과 기타의 건조 프로세스. 예를 들면, 날것 의학, 태블릿, 한의학, 노동 위생의 식료품, 음료, 강냉이눈, 공급, 수지, 구연산과 다른 파우더. 원료의 적당한 지름은 정상적으로 0.1-0.6mm입니다. 원료의 가장 적용 가능한 지름은 0.5-3mm일 것입니다.
설치의 도식적입니다 :
타입 :사이클론 분리 장치를 갖춘 채 비는 타이핑합니다 :내부 백 C 형 :사이클론 separator+bag 필터를 갖춥니다
1. 피딩 포트 2. 메인 머신 1. 피딩 포트 2. 내부 백 1. 피딩 포트 2. 메인 머신
3. 공기 가열기 4. 보일러 송풍기 3. 메인 머신 4. 공기 가열기 3. 공기 가열기 4. 보일러 송풍기
5. 사이클론 분리 장치 6. 흡기 팬 5. 보일러 송풍기 6. 흡기 팬 5. 사이클론 분리 장치 & 백 필터
7. 소재 방전 포트 7. 방출 포트 6. 흡기 팬 7. 방출 포트
설치 설명서 :
1. 장비는 수준에 위치하고, 기초 볼드에 의해 고쳐져야 하고 부품이 좋은 봉합과 함께 있어야 합니다.
2. 선풍기는 공간 밖에 설정되거나 헤어진 공간에서 그것을 둘 수 있습니다
3. 배치는 부지 조건을 기반으로 조정될 수 있습니다.
TECHNICALPARAMETERS
|
모델 상술 |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
내기 치수는 층을 이룹니다 (m2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
건조 용량 (킬로그램 h2O / Ｈ) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
흡입구 공기 온도 (oC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
소재 온도 (oC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
전체적인 차원 (건조기 본체) L×W×H(m) |
1×0.6 ×3.35 |
2×0.6 ×3.35 |
4×0.6 ×3.35 |
6×0.6 ×3.35 |
2×0.70 ×3.4 |
4×0.7 ×3.4 |
6×0.7 ×3.4 |
8×0.7 ×3.4 |
10×0.7 ×3.4 |
4×1 ×3.58 |
6×1 ×3.58 |
| 점유 면적 (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
모델 항목 |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
내기 치수는 층을 이룹니다 (m2) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
건조 용량 (킬로그램 H2O / Ｈ) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| 팬 전원(KW) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
흡입구 공기 온도 (oC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
소재 온도 (oC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
전체적인 차원 (건조기 본체) L×W×H(m) |
8×1 ×3.58 |
10×1 ×3.58 |
12×1 ×4.1 |
4×1.2 ×4.1 |
6×1.2 ×4.1 |
8×1.2 ×4.1 |
10×1.2 ×4.1 |
12×1.2 ×4.1 |
14×1.2 ×4.1 |
16×1.2 ×4.1 |
18×1.2 ×4.1 |
| 점유 면적 (m2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
기록 :
1. 인도어 온도 : ~300 오크.
2. 베드 용적이 4m2 보다 더 크면 드라이어는 주로 의학의 분야에서 사용됩니다 ; 베드 용적이 5m2 ~20m2의 사이에 있다면 드라이어는 주로 화학 분야에서 사용됩니다.
3. 건조 용량은 예비를 기반으로 측정되고 자두의 크리스탈의 수증기는 20% 이고, 그것의 최종적 수분은 5% 이고, 공기 흡입구의 온도는 130C 입니다 .다른 원료의 건조 용량은 실용적 건조 조건을 기반으로 할 것입니다. 미안하지만, 모델들을 선택할 때 그것을 주목하세요 : 모델 한 사이클론 분리 장치와 내부 주머니 흡진기와 모델 비와 사이클론 분리 장치와 주머니 흡진기와 모델 Ｃ와 일치되어야 합니다.
4. 피딩하는 모드 :
1) 스타 공급 ;
2) 공기 전달과 스타 공급 ;
3) 벨트 콘베어 ;
4) 주문 제작됩니다.
5. 자동화 생산은 실현될 수 있습니다.
6. 사용자 요구에 따라서 주문 제작 설계.
7. 팬 전력은 재료 성능에 의존됩니다.
