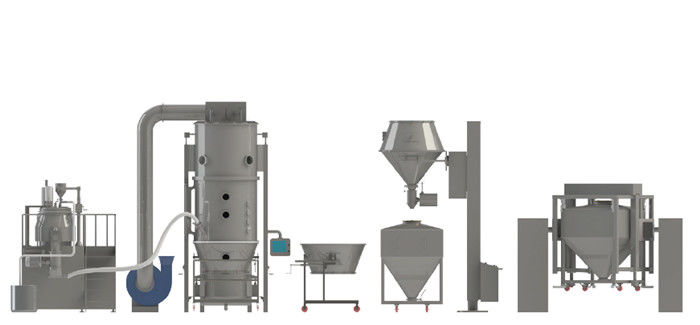

LGX 자동 생산 라인

LGX 시리즈 고형 투여 제제 생산 라인

제품 상세정보

신 디자인 고형 투여 제제 생산 라인을 위한 제조 공정 흐름

기술

치안스 XIANDAO 건조 과학기술 Co., Ltd．는 과립기, 드라이어와 고체 사전 준비 장비와 기타를 전문으로 합니다. 국내 고체 사전 준비 생산 과정의 특성과 결합할 때, 우리의 회사는 국내 고체 사전 준비 생산의 특성에 따라 고형 투여 제제 생산 라인의 신형을 설계합니다.

요즈음, 그것은 습식 과립 처리와 습식 과립화, 흐름식대 건조, 건조 그래뉼 처리, 물질 컨베잉, 혼합되는 것고 기타를 효과적으로 결합시키는 신형 온라인 운영 과정입니다. 그것은 낟알의 생산과 태블릿, 캡슐, 기타 등등의 프리 프로덕션 진전을 위해 적용됩니다.

프로세서 플로우는 고속도 습식 믹서 과립기, 습식 분쇄기, 흐름식대 건조기, 건식 분쇄기, 진동 체, 믹서, 진공피더, 파마 들치기와 기타로 구성됩니다 .

그것은 생산성을 향상시키는 것을 목표로 합니다, 감소하는 것, 좋은 봉합을 보증하, 가능한 공해 연관성을 감소시키는 것 자세히 설명하고, 생산 과정 동안 먼지 없어서 달성됩니다.

기술적인 매개 변수 :


주요 적용범위 :

제약 조립과 코팅. 조립 : 태블릿 낟알, 낟알을 위한 낟알, 캡슐을 위한 낟알. 코팅하는 것 : 낟알의 보호층과 정제, 색 준비 저속 릴리스, 영화, 장용피. 식품 조립과 코팅. 프라이팬을 흔들면서 볶은 설탕, 커피, 코코아 파우더, 분말 버터 주스, 아미노산류, 조미료, 팽화 식품. 살충제, 안료, 염료, 조립. 건식 분말, 낟알과 블록재.

기록 :

• 이런 종류의 기계는 주문 제작 설계를 기반으로 만들어집니다. 전혀 모든 특징은 모든 디자인을 구비하지는 않습니다. 실제 구성은 계약에 따라서 만들어져야 하거나 협정이 서명되었습니다.
• 기계를 제조하기 위한 재료는 AISI304, 316L과 기타일 수 있습니다 . 그것은 고객 요청에 의존합니다.
• 가열 방법을 위해, 그것은 스팀, 전기, 가스 퍼니스와 기타일 수 있습니다.
• PLC는 완전 자동 조종을 보장하도록 설계됩니다. 모든 작업은 사용자들에 의해 설정된 매개 변수에 따라 자동적으로 실행됩니다 ; 한편, 공정 파라미터는 출력될 수 있고 원 데이터을 기록이 사실대로 믿을 만합니다.

신 디자인 고형 투여 제제 생산 라인을 위한 제조 공정 흐름


물질이 동시에, 진공피더를 통하여 고속도 습식 혼합 과립기에 흡입되는 것을 심사숙고한 후, 탱크를 추가하는 가압액으로부터의 접착제는 압력 분무 건에 의해 과립기를 섞어 고속도 안으로 안개처럼 뿌려지는 후, 미세 분말과 섞이고, 연질 재료가 됩니다. 절개 칼 힘으로, 연질 재료는 습식 과립이 됩니다. 습식 분쇄기를 통하여, 습식 과립은 획일적이게 될 것입니다 .획일적 습식 과립은 진공 음압에 의해 마르늘 수직 흐름식대 건조기에 들어갑니다 .건조 과립물은 진공 방전기에 의해 밖에 배출할 것입니다 . 건조 과립물은 확립될 것입니다 건식 분쇄기를 통한 사이즈 . 그런 다음, 자격 있고 말린 낟알은 진공 방전기에 의해 일반적 혼합을 위해 메뚜기 믹서에 들어갈 것입니다 .그리고 나서 그들은 다른 절차를 계속할 수 있습니다.

물질이 동시에, 진공피더를 통하여 고속도 습식 혼합 과립기에 흡입되는 것을 심사숙고한 후, 탱크를 추가하는 가압액으로부터의 접착제는 압력 분무 건에 의해 과립기를 섞어 고속도 안으로 안개처럼 뿌려지는 후, 미세 분말과 섞이고, 연질 재료가 됩니다. 절개 칼 힘으로, 연질 재료는 습식 과립이 됩니다 . 습식 분쇄기를 통하여, 습식 과립은 획일적이게 될 것입니다 .획일적 습식 과립은 진공 음압에 의해 마르늘 수직 흐름식대 건조기에 들어갑니다 .건조 과립물은 메뚜기 들치기에 의해 밖에 배출할 것입니다 . 건조 과립물은 확립될 것입니다 건식 분쇄기를 통한 사이즈 . 그런 다음, 자격 있고 말린 낟알은 진공 방전기에 의해 일반적 혼합을 위해 메뚜기 믹서에 들어갈 것입니다 .그리고 나서 그들은 다른 절차를 계속할 수 있습니다.

물질이 동시에, 진공피더를 통하여 고속도 습식 혼합 과립기에 흡입되는 것을 심사숙고한 후, 유동적 추가한 탱크로부터의 접착제는 압력 분무 건에 의해 과립기를 섞어 고속도 안으로 안개처럼 뿌려지는 후, 미세 분말과 섞이고, 연질 재료가 됩니다. 절개 칼 힘으로, 연질 재료는 습식 과립이 됩니다 . 흔들림 과립기를 통하여, 습식 과립은 획일적이게 될 것입니다 .획일적 습식 과립은 진공 음압에 의해 마르기 위해 드라이어에 들어갑니다 .건조 과립물은 진공 방전기에 의해 밖에 배출할 것입니다 . 건조 과립물은 확립될 것입니다 건식 분쇄기를 통한 사이즈. 그런 다음, 자격 있는 건조 과립물은 진공 방전기에 의해 일반적 혼합을 위해 메뚜기 믹서에 들어갈 것입니다 .그리고 나서 그들은 다른 절차를 계속할 수 있습니다. (이 과정은 고점성도와 원료를 처리하는 것이 적합합니다.)

XIANDAO는 당신에게 진보 기술 서비스를 제공합니다

I. URS (사용자 요구 표준)
고객들은 성능, 기술, 사용과 제품을 위한 서비스에 필요조건을 걸며, 그것이 양쪽 제조와 구매자에 의해 확인된 계약에서 확립되어야 합니다.


II. DQ (설계인정)
사용자는 제조에 의해 선택된 장비가 의약 제조 품질 관리 규범, 제품표준과 타사용자 수요를 위한 표준 요구 사항을 충족시키는지 확인합니다.


3세. 비만 (공장 수락 시험)
장비의 모든 지표가 고객 요구 사항에 따라, 장비를 완료한 후 그러나 출하 전에 있다는 것을 보증하기 위해, 공장은 장비의 성과, 기술 데이터와 구성에 특정 검사를 하여야 합니다. 시험 뒤에, 고객은 공장시험 수락 기록에 서명하여야 합니다.

IV. SAT (장소 수령 검사)
제조들은 계약을 위한 요구에 소비자 사이트 기지에 SAT을 잡아야 합니다. 만약 고객이 위임과 인증을 완성한 후, SAT이 제조의 사이트에 옮겨질 수 있다면, 제조가 패키지와 계약을 위한 요구에 따른 수송을 하여야 합니다.


V. IQ (설치 자격)
기계와 관련하여 문서화와 더불어 설치 뒤에 기계를 위한 모든 종류의 시스템을 확인하세요 .


VI. OQ (사용가능한 자격)
설정 요구조건과 문서화를 충족시키기 위해 장치 또는 장비를 보증하기 위한 모든 종류의 조작 시험.


VII. PQ (성능 자격)
장비를 입증하기 위한 검사용 생산 시험 또는 장비와 관련된 시스템은 설정 요구조건과 문서화를 충족시킵니다. 신 디자인 고형 투여 제제 생산 라인.

고형 투여 제제 생산 라인의 장점

1. 전통적 그레뉼레이팅과 건조 기술에서, 각각 장치는 각방에 설정되고 따라서 물질이 사이에 다른 정화 방을 이동시키며, 그것이 2차 오염 현상을 회피할 수 없습니다. 신 디자인 고형 투여 제제 생산 라인이 그레뉼레이팅을 보증하고 이것이 감소한다는 것을 게다가 2차 오염을 회피하고 그레뉼레이팅과 건조 프로세스를 더 과학적이고 합리적이게 할 수 있는 똑같은 정수 방에서 완성하기 위해 마르는 밀폐된 교통의 방법을 채택하는 동안 장비 커버를 간격을 두고 과정이 더 잘 의학품 제조품질 관리기준과 만나게 하세요.

2. 이 기계는 시스템 사이의 호환성의 전체 고려를 잡습니다. 사용자들은 고객의 실용량에 따라 상응하는 장비를 조정할 수 있고 적정량이 생산 과정이 생산의 연속성과 안정을 보장하기 위해, 최적 할당을 달성하게 하기 위해 형성됩니다.

3. 사용자는 개별적으로 저장 할 수있는 HMI를 통하여 습식 입화 시스템과 유동 건조 시스템의 기술 데이터를 수집하고 출력합니다. 사용자 캔은 또한 제어 캐비넷을 통하여 장비의 여러 세트의 매개변수 설정과 모니터링을 제어합니다, 게다가, 모든 매개 변수가 설정되고 변경되고 사용자 캔이 상응하는 수준을 통하여 다단계 암호를 정합니다. 제어 시스템의 메인 메뉴는 실시간으로 작업 상태, 데이터 통계를 반영할 수 있고, 생산 과정 완전 자동을 만드는 고장 자가 진단 시스템과 알람 기록에 의해 장비 고장 상황을 반영하고, 공정 안정성을 보장합니다.

4. 기계는 완전히 습식 과립기와 유동 과립기의 장점을 과시할 수 있습니다. 게다가, 이 조합은 높은 곡실수량을 보증할 수 있습니다.

5. 진공피더와 파마 들치기는 높은 자동적 생산 능력을 가지며, 그것이 곳 전통적 수동 작동을 잡고 상응하게 노동 강도와 먼지 공해를 감소시킬 수 있습니다.

6. 우리는 더 믿을 만한 CIP을 만드는 사용자 요구에 따라 많은 다른 지점의 위치에서 세정을 구성할 수 있습니다.

프로세스 설명

1. 진공 공급(파우더), 접착제를 습식 믹서 과립기에 더하십시요.

2. 습식 믹서 과립기는 건조 혼합, 습식 혼합, 준비 그레뉼레이팅을 완료합니다.

3. (양약을 위한) 습식 과립화를 위한 공장을 축이거나, 지나서 (한의학을 위한) 과립기를 진동시키세요 .

4. 부정적 압력효과에 의해 수직 유체화 드라이어 안으로 습식 과립을 빨아 들이기.

5. 수직 유체화 드라이어에서 마르기.

6. 진공 방전용 방식에 의해 건조 과립물을 고정된 탱크로 옮기기.

7. 탱크에서 제품을 위한 건식제입법.

8. 표준 탱크 안으로 끝난 건조 그래뉼을 방출하기.

9. 손수레에 의해 표준 탱크를 믹싱 실로 옮기기.

10. 진공 공급을 통해 끝난 건조 그래뉼을 메뚜기 믹서로 옮기세요.

말하세요 : 위에서 말한 장비는 인라인 작업일 수 있고 또한 개별적으로 사용될 수 있습니다.
