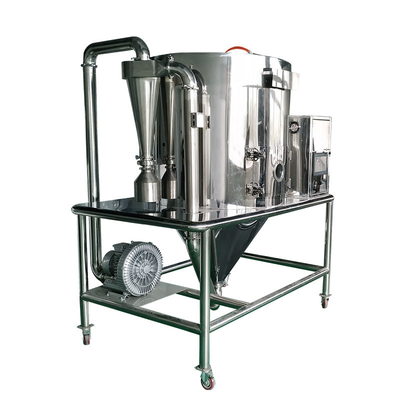

3kg/H 실험실 가늠자 분무 건조기 실험실 크기 작은 발자국

제품 설명

1.상품명:실험실 크기 분무건조기/시험센터/시험시험설비/분무건조기 시험센터/서비스 분무건조기/시료 분무건조기





2.제품 세부 정보



오대상분무건조기재판 티동부 표준시

본 시험시험은 대규모 플랜트 설계를 위한 기술적 파라미터를 얻기 위한 중요한 기초를 제공하기 위한 것입니다.두 당사자는 현장에서 최적화된 시험 테스트 솔루션을 얻기 위해 필요한 기술 협상을 통해 공동으로 작업해야 합니다.두 당사자의 합의에 따라 테스트가 공식적으로 수행됩니다.테스트 센터에서 테스트할 원자재를 가져오신 것을 진심으로 환영합니다.







기술적 기밀성:

세 당사자는 제품 및 기술 성과(예: IPR 또는 특허)의 기밀 유지에 대한 책임이 있지만 테스트 과정에서 생성된 관련 기술 데이터는 서로를 위해 엄격하게 유지할 의무와 책임이 있습니다.어떠한 경우에도 양 당사자는 제3자에게 정보나 데이터를 제공해서는 안 됩니다.



현재 우리 회사는 기본적으로 대규모 테스트 센터를 구축했습니다.이 테스트 센터의 모든 테스트 시설은 주요 산업 응용 분야의 높은 수준의 구성 및 고정밀 요구 사항에 따라 설계 및 제조되었습니다.다양한 테스트 시설의 보조 시설은 완벽하게 갖추어져 있으며 디자인 개념은 새롭고 독특하며 동시에 다양한 고급 기능과 유연한 기능을 갖추고 있으며 광범위한 응용 프로그램을 가지고 있습니다.





제어 시스템의 구성은 비교할 수 없는 기술적 이점을 가지고 있으며 현대 산업 자동화 제어 시스템 기술의 강력한 잠재력을 발휘합니다. 제어 패널에는 고급/정교한 시각적 인간-기계 지능형 제어 인터페이스가 있어 우수한 전문 산업 공정 제어 요소, 채택된 주요 전기 부품은 국제 일류 제품 품질 표준을 충족하는 유명 브랜드 제품이며 민감한 기기 응답, 높은 제어 정밀도, 안정적인 제품 성능, 정교한 제작, 편리한 작동 등이 특징입니다. 정상적인 작동 환경에서 전체 장비의 안전하고 신뢰할 수 있는 생산 및 작동을 완벽하게 보장할 수 있습니다.





메인 소개식물/시설테스트 센터의



1. 실험용 분무 건조기



제품 설명



"XIANDAO" 브랜드 실험실 규모 분무 건조 테스트 모델은 중국 최초의 제품입니다.1980년대 설립/개시 이래 독특한 성공의 역사를 경험했습니다.약 250개/세트가 공급되어 현재 국내외 대학, 연구소, 연구기관 및 분말 생산시설에서 사용되고 있습니다.



뛰어난 유연성, 편의성, 실용성, 현대적인 이미지의 전체 디자인과 다양한 제어 시스템 수준으로 인해 실험실 크기 모델은 실험실 건조에 대한 다양한 수준의 사용자의 증가하는 요구를 충족할 수 있습니다.



또한 분무 건조는 입자 형성과 건조를 모두 포함하는 고유한 건조 공정으로 연속 작동으로 분말 특성을 일정하게 유지할 수 있습니다.최적의 작동 조건과 최고의 분말 종류/카테고리를 달성하려면 분무기 및 작동 변수 매개변수의 적절한 선택이 매우 중요합니다.





BYP-12 실험실 크기 폐쇄 사이클 분무 건조기



적용 범위



1. 비산화물 세라믹스(Aen, Si3N4 등), 경질합금, 고성능 배터리 소재 등

2. 향료, 건강 제품.

3. 의약품, 비타민, 유기농 의약품.

4. 합성수지, 파라핀 왁스.



MSD-8 실험실 규모 다기능 정밀 제약 분무 건조기



제품 설명



◆ “XianDao” 분무 건조기는 고객에게 처음 소개된 이후로 독특한 성공을 거두었습니다.200units 이상이 전 세계 대학, 연구 센터 및 전문 분말 생산 ​​시설에 공급되었습니다.

◆ 다양한 수준의 제어 시스템을 갖춘 보다 유연하고 신뢰할 수 있으며 현대적이며 사용자 친화적인 실험실 건조기에 대한 증가하는 수요를 충족하기 위해 도입되었습니다.

◆ 분무 건조는 입자 형성과 건조가 모두 포함된 독특한 건조 공정입니다.분말 특성을 제어하고 분말 특성을 유지할 수 있습니다.끊임없는

지속적인 작동을 통해.분무기의 선택과 작동은 최적의 상태를 달성하는 데 매우 중요합니다.



1. 고품질 AISI316 스테인리스 스틸의 장비, 아름다운 전체 스프레이 건조 장비 디자인, 흐르는 라인, 절묘한 솜씨, 합리적인 레이아웃

2. 옵션의 세 가지 종류의 분무화 방법: 원심분리기, 2개의 유체 스프레이 상단, 2개의 하단 스프레이 유체, 사양이 다른 제품 생산에 적합;

3. 열기 약실 이동할 수 있는 청소, 저잡음 간단한 가동;

4. 그리고 물자 접촉 부속은 빠른 구조상 디자인, 청소하게 쉬운 쉬운 분해, 위생 필요조건입니다;

5. PLC 제어를 사용하는 HMI, 입구 온도, 배기 온도, 이송 속도, 데이터 수집, 기록, 인쇄 및 프로세스 모니터링 및 제어를 직접 설정할 수 있습니다.

모델 LPG-8 파일럿 분무 건조기



표준 회전식 분무 건조기는 용액, 에멀젼, 현탁액 및 페이스트 재료를 분말 제품으로 직접 분무 건조할 수 있습니다.그것은 빠른 건조 속도, 고효율 및 적은 절차의 특성을 가지고 있습니다.재료의 색, 향, 맛을 유지할 수 있습니다.건조 분말은 용해도가 높고 순도가 높으며 작동 환경이 좋으며 기본적으로 자동 작동을 구현합니다.이 기계는 화학, 석유 화학, 야금, 식품, 의약, 건설, 도자기, 임업 및 화학 산업에서 널리 사용됩니다.또한 이 장비는 가열 및 용융 후 폴리에틸렌 왁스, 생물학적 살충제 및 복합 비료와 같은 특수 재료를 냉각 및 펠릿화할 수도 있습니다.



주요 기술 매개변수:

최대수분 증발 능력: 3kgs/h

인레트 온도: 120~300℃ 정도 (재료 특성에 따라 조정 가능)

출구 온도: 80℃~100℃(재료 특성에 따라 조정 가능)

총 장착 전력: 12KW

CSD-삼0피결정씨에라믹에스기도하다디라이어



일반적인 설명:



전체 프로세스는 수동 처리가 필요하지 않습니다.

◆ 정밀 세라믹용 분무 건조기는 차세대 분무 건조기입니다.당사 기술자들이 LPG모델을 기반으로 기술혁신을 통해 출시한 업그레이드 제품입니다.이 기계는 설치 공간이 적고 작동이 간단하며 작동이 안정적이며 구형도가 좋고 입자 크기 분포가 균일한 분말을 준비할 수 있으므로 압축 제품의 밀도를 크게 높일 수 있습니다.

◆ 이 모델 시리즈의 우수성과 실용성은 과학 연구 단위가 파인 세라믹과 신소재를 생산하는 데 필요한 조건을 제공합니다.현재 우리는 지르코니아, 알루미나, 산화 아연, PTC, 실리콘 카바이드, 실리콘 질화물, 리튬 배터리 재료 및 기타 산업을 성공적으로 사용했으며 사용자로부터 만장일치의 찬사를 받았습니다.



기술 이점:



● 새로운 M-type 분무기 채택으로 다음과 같은 특징이 있습니다.

① 우수한 자유 유동성 구형 분말을 얻을 수 있습니다.

② 입도분포가 균일한 분말을 생산할 수 있다.

③ 접선 방향으로 감소하는 입금액;

④ 제품의 평균 입도를 조절할 수 있습니다.

● 대부분의 분말은 건조탑 하단에 모이도록 설계된 로우 캡형 배기 구조로 소량의 분말만 Cyclone Separator 또는 Bag Filter로 유입되어 기-고체 분리 시 응력 수준을 크게 줄입니다. 후단 집진기.

● 가열 시스템은 비산화 가열 파이프 피팅을 채택합니다.건조실에 들어가는 공기는 1차 효율, 중간 효율 및 고온 고효율의 3단계 정화를 통해 여과되며 정화 수준은 십만 이상에 이릅니다.외부 불순물이 제품에 혼입되는 것을 방지하고 제품의 성형, 소결 등 후가공에 영향을 줍니다.



LSD-1500 실험실 분무 건조기



1. 기계 생산을 위해 가스 연소 제품을 사용하면 효과적인 열 분해를 촉진할 수 있습니다.

2. 생산 규모를 달성하기 위해 열분해 장치를 분무할 수 있습니다.

3. 특수 세라믹로 코어 튜브, 전기 히터에 의한 간접 가열.

4. 가동 조건에서 약 600 ~ 900 ℃의 노 온도에서.

5. 일반적으로 이상적인 방법은 고속 원심분무형 스프레이 장치를 사용하는 것이지만, 2차 용액과 슬러리 유체 노즐 분무를 선택할 수도 있습니다.

6. 작고 작은 설치 공간;작동이 간단하고 고효율입니다.



분무 열분해 장치(분무 열 반응기)



일하다에 대한 원칙분무열 반응기 방식



금속염용액 등의 혼합피드를 고온로에서 무화시켜 순간적으로 열분해, 반응, 합성 또는 하소/소결시켜 분말상의 제품(일반적으로 금속산화물 분말)을 얻는 방법.





고온용 특징스프레이 열분해



1. 입자가 미크론 제품일 수 있는 경우에도 다성분 시스템의 합성.

2. 미량의 첨가성분이 원료에 고르게 분산될 수 있습니다.

3. 불순물을 혼합하는 분말 혼합 방식에 비해 기계적이 적습니다.

4. 소결이 쉬운 표면 활성 분말 제품.





식물 특징:



1. 기계의 생산을 위해 가스 연소 제품으로 효과적인 열 분해를 촉진할 수 있습니다.

2. 생산 규모를 달성하기 위해 열분해 장치를 살포할 수 있습니다.

3. 특수 세라믹로 코어 튜브, 전기 히터에 의한 간접 가열.

4. 작동 조건에서 약 600~900℃의 노 온도에서.

5. 일반적으로 이상적인 방법은 고속 원심 분무 장치를 사용하는 것이지만 두 번째 솔루션과 슬러리 유체 노즐 분무를 선택할 수도 있습니다.

6. 콤팩트하고 작은 설치 공간;간단한 조작, 높은 열효율.





2. 파일럿 크기 모델 BYP-20 시리즈 폐쇄 사이클 분무 건조기~을 위한테스트목적:



모델 BYP-20 시리즈 폐쇄 사이클 분무 건조기



1. 제품의 산화를 방지하고 제품의 품질을 향상시킬 수 있습니다.

2. 무진 및 무균 작동을 실현하기 쉽습니다.

3. 재료액의 용제를 회수할 수 있다.

4. 향기 성분의 보존성을 향상시킬 수 있습니다.

5. 가연성 물질 액체를 건조시키거나 냉각 알갱이로 만들 수 있습니다.

6. 강한 열감도로 재료를 건조시킬 수 있습니다.

7. 공해가 적거나 공해가 없음을 실현할 수 있습니다.

8. 탈취장치를 생략할 수 있다.

9. 섭씨 100도 이하의 저온 건조를 실현할 수 있습니다.



폐쇄 사이클 분무 건조기의 정의



◆ 폐쇄형 분무 건조기는 건조실에 고체를 액체와 뜨거운 매체(질소 N2)로 분산된 액적을 미스트에 밀봉하여 액적 방식으로 건조시켰습니다.

분말 제품.로터리 분무기 또는 노즐 분무기로 분무하여 액적 건조를 제어할 열매체의 온도 또는 흐름에 따라 조정할 수 있으며,

매체의 "제거" 및 전체 "탈습윤" 후에 응축 장치를 통해 회수될 용매의 증발은 고효율 필터이며 열 교환기로 반환되고 최종적으로 건조 시스템으로 재활용됩니다.

◆ 폐쇄 사이클 분무 건조 세척 및 냉각 작업 요구 사항의 성공은 정확한 온도 제어의 일부가 될 것입니다.일반적으로 냉각수나 염수, 디클로로메탄, 헥산, 아세톤 등과 같은 저비점 용매의 고비점 알코올의 경우 압축 냉동 시스템 열교환기를 사용해야 합니다.





삼.상업용 규모의 분무 건조기:



특수 설계된 다기능 PSD-50 정밀 제약 분무 건조기

클라이언트 전용 서비스타워 신축



Xiandao Company는 분무 건조기 및 유동층 조립기를 위한 공정 연구, 설계 및 제작을 전문으로 하는 전문 공장입니다.

곧 우리는 이 다기능 PSD-50 정밀 제약 분무 건조기를 테스트 센터에 넣을 것입니다. 모든 것은 제약, 식품, 화학, 새로운 에너지와 신소재.물론 이러한 요구는 기본적으로 더 복잡한 생산 공정, 더 높은 제품 품질 및 더 높은 테스트 출력의 요구 사항에 집중되어 있으며 이는 주로 향후 산업 응용 분야에서 주요 산업의 발전 추세를 나타냅니다.발전 추세는 이미 산업 발전의 풍향계가 되었다.



◆ 고객을 위한 테스트 서비스(유료)를 제공하기 위해 당사는 특수 연구소를 설치하고 있으며, 획득한 기술 데이터는

대규모 장비.

◆ 우리는 또한 최적화된 플랜트의 구성, 모델 선택 및 설계를 제공할 책임이 있으며, 또한 고객이 설치를 이행하도록 안내하고, 운영자를 위한 디버깅 및 교육을 제공하고 실제 운영 경험을 전합니다.



참조ICP세트 pf용 컨트롤 캐비닛의 인터페이스PSD시리즈 분무 건조기



자동화에 대한 참조 정보



첨단 산업 자동화 제어 시스템



자동 제어 시스템은 PLC 컨트롤러로 구성되어 SIEMENS 사의 Programmable Logic Controller인 S7-315 2DP를 적용하였으며, STEP 5.5 프로그래밍 소프트웨어를 기반으로 플랜트의 시작과 정지 및 연동, PID 루프 제어 및 공정 파라미터의 알람 및 등을 실현할 수 있습니다.제어 시스템은 먼저 작업자의 명령을 수락한 다음 수집된 필드 정보에 따라 프로세스 프로그램의 논리 조건이 충족되는지 여부를 판단합니다.조건이 설정되면 제어 프로그램은 특정 순서로 신호를 출력하여 제어 프로세스의 모든 종류의 장비를 활성화하거나 닫습니다.



HMI 인간-기계 인터페이스는 건조 장비 제어 시스템의 작동, 작동 상태 모니터링, 데이터 분석, 기록 및 인쇄를 실현하는 SIEMENS의 구성 소프트웨어 SIMATIC WinCC에 의해 구성됩니다.현장 장비와 인력의 유기적인 결합을 완성했다.HMI를 통해 작업자는 명령을 입력하고 다양한 프로세스 매개변수 또는 공식을 입력하여 다양한 제품의 생산을 완료할 수 있습니다. 동시에 시스템 상태에 대한 정보를 얻을 수 있습니다.또한 시스템의 현재 생산 정보를 조회하거나 과거 생산 공정의 중요한 기록 데이터를 추적(조회)할 수 있습니다.비정상적인 상황이 발생하면 시스템에서 경보 신호를 보냅니다.



필드 데이터는 S7-315 PLC를 통해 수집되며 수집된 데이터는 TCP/IP 프로토콜을 통해 CP343-1 모듈을 사용하여 WinCC를 구성 소프트웨어로 사용하는 컴퓨터에 표시되고 기록됩니다.



PLC에서 수집된 데이터는 산업용 라우터(HUB)를 통해 원격 컴퓨터로도 전송됩니다.



PLC 소프트웨어 및 호스트 컴퓨터 소프트웨어 프로그래밍은 S88 프로그램 구조 및 모듈화 설계를 적용합니다.



다른 제어 개체에 따라 밸브 모듈, 아날로그 입력 템플릿, 아날로그 출력 템플릿, PID 제어 루프 템플릿 등을 포함하여 모터 템플릿(인버터 제어 및 직접 시작 제어를 포함한 두 가지 유형)이 작성됩니다.



공정 제어 관점에서 SIEMENS의 GRAPH 블록을 프로그래밍에 적용하여 공정을 보다 명확하게 합니다.



건조 공정은 여러 개의 작은 공정(예: 냉간 작동, 열간 작동, 물 작동, 재료 작동, 건조 등)으로 정제됩니다.



자동 제어 시스템의 목적은 분무 건조기의 중요한 공정 매개변수를 제어하고 모니터링하여 장비의 정상 작동을 보장하고 제품 품질의 안정성을 달성하는 것입니다.
