상세 정보 |
|||
| 재료: | SUS316/SUS304/탄소강 등 | 용량: | 시간당 10-10000kg |
|---|---|---|---|
| 수분 증발: | 시간당 5-5000kg | 건조 패턴: | 연속 건조 |
| 온도: | 80-350°C | 분무 모드: | 로터리 분무기 |
| 열원: | 증기/전기/천연가스/디젤/기타 | 제어: | HMI 및 버튼 |
| 하이 라이트: | 회전하는 분무기 분무 건조기,가스 가열 분무 건조기,가스 가열 원심 분무 건조기 |
||
제품 설명
CSD 시리즈 정밀 세라믹 분무 건조기
일반적인 설명
- 분무 건조 공정은 분말의 자유로운 흐름을 위해 연속 공정을 펌핑하는 거의 모든 액체를 사용할 수 있습니다.작동 원리는 건조 챔버에서 분무기 미스트 방울을 통해 액체로 분산될 것으로 예상되며, 수동 처리 없이 전체 프로세스가 제품에 접근하는 이러한 액적 방법의 뜨거운 공기로 가열됩니다.
- CSD 시리즈 스프레이 드라이어는 차세대 전용 드라이어입니다.제품의 업그레이드로 도입된 기술 혁신을 기반으로 하는 LPG 모델의 기술 직원입니다.이 기계는 설치 면적이 작고 작동이 간단하며 기능이 안정적이며 구형도, 분말의 입자 크기 분포를 준비할 수 있으므로 밀도 및 압력 제품을 크게 향상시킬 수 있습니다.
- CSD 시리즈 모델 및 파인 세라믹 및 과학 연구 단위 생산을 위한 실용적인 이점은 신소재에 필요한 조건을 제공합니다.현재 우리는 지르코니아, 알루미나, 산화아연, PTC, 탄화규소, 질화규소, 리튬 배터리 재료 등을 보유하고 있습니다. 성공적인 적용.
| 재료: | SUS316/SUS304/탄소강 등 | 열원: | 증기/전기/천연가스/디젤/기타 |
| 용량: | 시간당 10-10000kg | 수분 증발: | 시간당 5-5000kg |
| 임시 직원: | 80-350°씨 | 건조 패턴: | 연속 건조 |
| 문서: | FAT/IQ/OQ/PQ | 자격증: | 세륨 / UL /CU-TR |
| 제어: | HMI 및 버튼 | 분무 모드: | 로터리 분무기 |
| 하이 라이트: | 식품 건조기, 분무 건조 장비 | ||
새로운 M형 분무기 채택
분무기는 다음을 가지고 있습니다 특성스틱NS:
● 고속 전기 회전 분무기, 최대 회전 속도 30,000rpm:
① 자유롭게 흐르는 가루를 얻을 수 있다
② 균일한 입자크기를 얻을 수 있음
③ 접선에서 Attachment가 감소합니다.
④ 무화휠의 회전속도나 압축공기압을 변경하여 입자크기를 조절할 수 있다.
● 대부분의 분말이 건조탑 하부에 포집되도록 설계된 Low-cap 형 배기 구조로, 소량의 분말만 Cyclone Separator 또는 Bag Filter로 유입되어 가스 압력을 크게 낮출 수 있습니다. 하류 집진기의 고체 분리 공정.
● 가열 시스템은 비산화 가열 파이프 피팅을 사용합니다.건조실로 들어오는 공기는 모두 1차, 2차, 고온 고효율 필터를 포함한 3단계 여과를 거쳐 여과되며 정화 수준은 10만 등급 이상에 이릅니다.제품 내부에 외부 불순물이 혼입되어 성형, 소결 등의 후가공 과정에 영향을 주는 것을 방지합니다.
● 새로운 펄스 집진기는 DuPont(미국)의 차세대 고급 라미네이팅 재료로 특별히 제작되었습니다.이 주름진 필터 요소는 넓은 여과 면적, 편리한 청소, 강한 재사용성, 우수한 대전 방지 효과 및 고온 저항의 특성을 가지고 있습니다.동시에 미세 분말의 회수를 위한 상당한 회수 효율을 가지고 있습니다.
● 분말 추출 파이프라인은 신속하게 설치되는 위생 파이프 피팅을 채택합니다(파이프 피팅의 내부 및 외부 벽은 파이프라인에 분말 축적을 방지하기 위해 모두 거울 광택 처리됨).건조실에는 청소 및 관찰을 위한 맨홀과 분해, 청소 및 제품 교체가 용이하도록 사다리를 타고 올라갈 수 있도록 설치되어 있습니다.
● 2개의 유체 노즐, 챔버 천장 중앙과 챔버의 콘 쪽에 위치.고밀도 또는 점도 피드를 처리할 수 있습니다.
● 콘의 충격 베이스는 벽 침전물을 방지하기 위해 사용됩니다.
● 신선한 공기는 전기히터로 가열되고 에어필터(F4,F9,H13)로 청소됩니다.
● 고효율 사이클론: ≥5μpowder의 경우 수율이 약 98%입니다.
● 건조실 설계에는 맨홀이 포함되며, 분말 파이프라인은 위생 튜브를 채택합니다.
유지 보수 및 청소가 용이한 클램프.
● 자동화: 12' A 컬러 터치 스크린이 있는 Siemens S7-1200을 채택합니다.
- 신뢰할 수 있는 인터록은 오작동을 방지할 수 있습니다.
- 입구 공기 온도 표시, 제어, 경보, 레코더(TICAR);
- 출구 공기 온도 표시, 제어, 경보, 레코더(TICAR);
- 레시피 파라미터 수정/메뉴 저장(다양한 재료)
- 회전식 분무기 속도 주파수 제어;
- 압축 공기로 제어되는 2개의 유체 노즐;
- 변환기에 의해 제어되는 배기 팬
- 배출구 온도는 공급 속도와 상호 작용합니다.
- 챔버 압력 표시, 고효율 공기 필터, 사이클론 및 백 필터 등의 차압 표시
- SSR에 의해 제어되는 입구 온도, ±1℃ 이내의 편차.
오토메이션:
입구 공기 온도 표시, 제어, 경보(TICA)
출구 공기 온도 표시, 제어, 경보(TICA)
● 신뢰할 수 있는 인터록으로 오작동을 방지할 수 있습니다.
● 온도 디지털 디스플레이, 고온/저온 중 경보;
● 전기히터와의 인터록 및 기타 시스템 보호를 위한 인터록.
● 발열체에 장착된 안전 스위치.
● 배출구 온도는 공급 속도와 상호 작용합니다.
● SSR에 의해 제어되는 입구 온도, ±1℃ 이내의 편차
● 챔버 압력 표시, 고효율 에어 필터, 사이클론 및 백 필터 등의 차압 표시.
NS핫토스 CSD 시리즈 정밀 세라믹 분무 건조기 클라이언트 사이트에서 촬영----LT METAL CO., LTD.:
CSD-35-R 정밀 세라믹 4세트 ITO 타워용 스프레이 드라이어가 사용자 사이트로 배송됨
제품 수집 시스템
배관 시스템
CSD-35-R 4세트 정밀 세라믹 전 라인에 설치된 ITO 타워용 분무건조기
사료 준비/공급 시스템NS
CSD 시리즈 정밀 세라믹 분무 건조기의 반제품
기술적인 매개변수 :
| 유형 | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| 애플리케이션 | 연구 개발에서 소량 과립화 | 연구 개발에서 소량 과립화 | 소규모 생산 및 과립화 | 생산 과립 | 생산 과립 | 생산 과립 |
| 수분 증발(kg) | 5kg/h | 10kg/h | 15kg/h | 30kg/h | 75kg/h | 110kg/h |
| 건조실 치수(mm) | φ1200 | φ1600 | φ2000 | φ2500 | φ3000 | φ3500 |
| 건조실 부대시설 | 맨홀, 검사창, 조명창, 제품 재활용 탱크, 에어 해머(원추형 단면에 3개) | |||||
| 원자화 디스크 (ZrO2/SUS304) |
MC-65 | MC-84 | MC-84/MC-100 | MC-125 | ||
| 속도 rpm | 5000~15000 | |||||
| 제품 회수 | 로우캡 타입, 2포인트 컬렉션 | |||||
| 재료 공급 방법 | 연동 펌프 | |||||
| 재료 펌프 볼륨 | 10kg/h | 20kg/h | 30kg/h | 60kg/h | 150kg/h | 220kg/h |
| 열원 | 전기 히터 | LPG 연소로 | ||||
| 히터 볼륨 | 18Kw | 24Kw | 36Kw | 60Kw | 100000kcal/h | 150000kcal/h |
| 최대 뜨거운 공기 온도 | 300℃ | |||||
| 보조 장치 | 강제 통풍 송풍기, 배기 팬, 1차 필터, 열풍 필터, 사이클론 분리기, 백 필터, 작동 사다리 | |||||
| 기기 제어 | 열풍 온도 표시 및 조정 경보 장치, 배기 온도 표시 및 조정 경보 장치, 분무기 주파수 표시, 건조실 압력계, 열풍 필터, 차압계, 사이클론 분리기 차압계, 백 필터 차압계 | |||||
| 안전 장치 | 히터용 과열 보호 시스템 | 플레임아웃 체크 장치 | ||||
| 힘 | 전원: 380V-3φ 기기: 220V-1φ | |||||
| 전력(설치용량) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| 외형치수(m) | W2.4×L1.7 ×H1.9 |
W2.7×L1.8 ×H2.4 |
W3.2×L2.2 ×H2.5 |
W3.7×L3.4 ×H4.9 |
W5.3×L4.0 ×H5.9 |
W6.2×L4.5 ×H8.0 |
| 설치 중량 | 950kg | 1400kg | 1600kg | 2000kg | 3400kg | 4900kg |
| 옵션 장치 | 온도 기록계, 디지털 분무기 속도 표시기, 분무기 진동 시험기, 이중층 플랩 밸브 또는 플랩 밸브, 진동 스크린 | |||||
※ 수분 증발량은 열풍 입구 온도 250°C, 출구 온도 100°C 기준입니다.
※ 다음은 선택할 수 있는 일반적으로 사용되는 세라믹 분무 건조기의 몇 가지 종류이며 다양한 유형을 기반으로 관련 개선을 할 수도 있습니다.

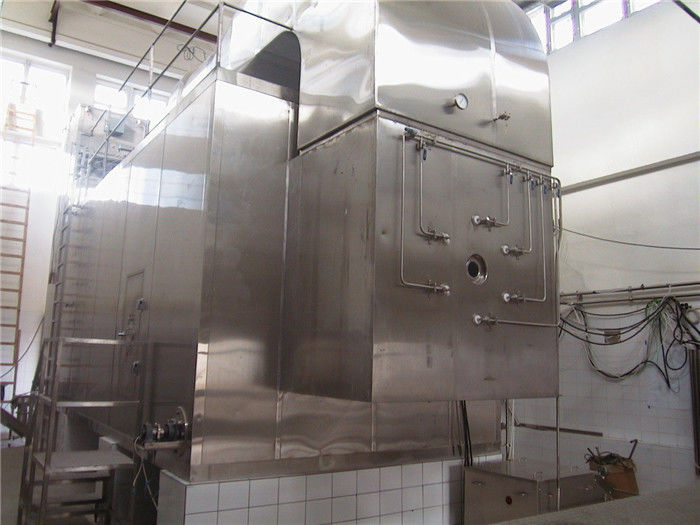

CSD 시리즈 정밀 세라믹 분무 건조기 설치 후
선택적 선택:
◆이러한 종류의 완전한 장비는 맞춤형 설계를 기반으로 제조됩니다.모든 기능적 특징이 모든 디자인을 제공하는 것은 아닙니다.실제 구성은 계약 또는 서명된 계약에 따라 이루어져야 합니다.
◆ 주요 전기 부품의 경우 ABB, Siemens 또는 Schneider 등과 같은 국제 브랜드를 선택할 수 있습니다.
◆ 기계의 재료는 AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, 탄소강 등을 선택할 수 있습니다.
◆ 제어 시스템의 경우 푸시 버튼, PLC+HMI 등을 선택할 수 있습니다.필요에 따라 제어 시스템을 설계할 수 있습니다.
◆ 고객의 요청에 따라 스프레이 드라이어의 방폭 시스템을 설계할 수 있습니다.
◆ 스프레이 드라이어용 피팅 시스템의 경우 사료 공급 등 공급 가능
시스템, 공압 이송 시스템 등.
◆ 플랜트용 난방 시스템으로 매우 유연합니다.우리는 구성할 수 있습니다.
스팀, 전기, 가스로 등과 같은 고객의 현장 조건에 따라 스프레이 드라이어에 맞게 설계할 수 있습니다.
◆ 가열 시스템이 없으면 냉각 공기로 입자를 만드는 냉각기 역할을 할 수 있습니다.
◆ 완전하고 전문적인 R&D 장비, 과학적이고 합리적인 제품 테스트 서비스, 광범위하고 심층적인 생산 기술 교환, 연구 및 탐사 서비스 플랫폼:
XKIANDAO 회사는 YPG, LPG, PSD, BYP, PFSD 등과 같은 일련의 실험실과 소규모 파일럿 규모 또는 소수의 생산형 테스트 장치에서 다양한 공정 테스트 및 테스트 검증 서비스를 고객에게 제공할 수 있습니다.이 공장은 많은 일련의 레벨링 기술 적용 가능성을 확인하고 최상의 생산 공정 조건을 결정하며 시장 분석을 위한 샘플을 제공합니다.
알아 채다NS 주문 전에:
◆ 사료의 명칭 및 물성 : 고형분(또는 수분), 점도, 표면장력, PH값.
◆ 건조 후 분말 용량, 허용 잔류 수분 함량, 입자 크기, 허용 온도.
◆ 생산, 일일 근무 시간/교대.
◆ 사용 가능한 에너지: 사용 가능한 증기 압력, 전기 용량, 석탄, 석유, 가스 사용 가능.
◆ 제어 요구 사항: 입구 및 출구 온도를 자동으로 제어해야 하는지 여부.
◆ 분말 수집 요구 사항: 백 트랩 설치 여부 및 배기 가스에 대한 환경 요구 사항.
◆ 기타 특별 요구 사항.
유료 테스트 서비스:
우리는 신규 및 기존 고객이 시장 조사 준비 기간 동안 당사 영업 부서에서 시작한 URS(사용자 요구 사양)를 기반으로 하는 공개적이고 종합적이며 전문적인 질문에 완전히 응답할 것을 환영합니다.
회사는 사용자의 다양한 재료 특성, 다양한 가열 모드, 다양한 제어 요구 사항, 다양한 출력 요구 사항, 다양한 제품 조건, 다양한 작업장 배치, 다양한 CIP(Clean-in-Place) 요구 사항 등을 기반으로 설계할 수 있습니다. , 다른 사용자의 요구 사항을 충족하기 위해.
건조 특성을 확인하기 위해 사용자 테스트를 위해 모든 종류의 실험 기계가 회사에 장착되어 있습니다.테스트를 위해 저희 회사에 오신 것을 환영합니다.
