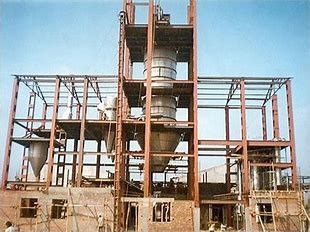

열 회복 시스템과 EAC 즉석 차 산업적 커피 분무 건조기

제품 설명

인스턴트 차 생산 라인

설명

XIANDAO의 인스턴트 차 생산 라인(즉석 홍차 생산 라인)은 고품질 성능을 제공합니다.
3~4개의 추출 탱크가 있는 추출기는 약 6-12%의 고체 함량을 가진 출구 용액을 제공합니다.이 솔루션에는 내부에 약간의 섬유가 포함되어 있습니다.그런 다음 디스크 분리기가 섬유를 분리합니다.
냉수용성 인스턴트 차가 필요한 경우 디스크 분리기는 대부분의 차 오일도 분리합니다.고객의 요구 사항에 따라 달라집니다.이중 적용을 위한 하나의 디스크 분리기(2상 및 3상 분리) 또는 개별적으로 2개의 디스크 분리기일 수 있습니다.
분리된 용액은 증발기에 의해 농축됩니다.증발기 후의 고형분 함량은 일반적으로 약 30-45%입니다(차 종류에 따라 다름).
그런 다음 농축된 차는 스프레이 드라이어로 차 가루로 건조됩니다.압력 분무 건조기는 더 큰 입자와 즉시 용해되는 차를 제공합니다.
필요한 제품 크기가 1 또는 2mm와 같이 더 큰 경우 요청 시 유동층 과립기가 제공됩니다.

식물에 대한 설명

ⅰ.추출 탱크
우리의 추출 탱크는 제약, 건강 식품, 인스턴트 음료 및 화학 산업에 널리 적용됩니다.우리의 특별한 디자인은 높은 작업 효율성과 편리한 작동을 제공합니다.WIP(세척) 섹션은 요청 시 제공됩니다.
다중 장치의 추출 탱크를 직렬로 사용하면 추출 공정을 반연속적으로 수행할 수 있으며 대부분의 성분을 원료에서 추출할 수 있습니다.
일부 특별한 차는 향을 유지하기 위해 특별한 디자인이 필요합니다.향을 추출하고 추가 공정을 위해 분리하는 디자인을 가지고 있습니다.

ⅱ.디스크 분리기(이중 적용)

디스크 분리기는 생명 공학, 제약, 안료, 식품, 오일, 석유 화학 및 유제품 산업에서 "액체-액체 및 고체-액체"의 혼합물을 다른 비율로 분리하는 데 사용되는 일종의 정제 장비입니다.
추출물에 매우 낮은 비율의 섬유 또는 재가 있습니다.최종 제품이 100% 해결될 수 있도록 디스크 분리기를 사용하여 불순물을 제거하는 것이 좋습니다.
찬물에 녹는 차를 만들기 위해서는 차 기름도 분리해야 합니다.오일과 불용성 불순물을 분리하는 하나의 분리기 또는 별도로 두 개의 분리기일 수 있습니다.일부 고객은 또한 차 오일을 정제하기 위해 추가 분리기가 필요합니다.

ⅲ.집중기

다단진공농축기

우리는 일반적으로 분무 건조기 전에 추출물을 농축하기 위해 다중 효과 강하 필름 증발기를 제안합니다.증기를 반복적으로 사용하여 에너지를 절약합니다.전면 효과의 증기가 더 높은 압력으로 압축되면 응축열도 회수될 수 있습니다.압력에 해당하는 포화 증기 온도도 더 높아 증기를 가열에 재사용할 수 있습니다.이 원리에 따라 증기 제트 증기 압축기가 사용됩니다.
제트 압축기는 매우 빠른 속도로 작동하며 가동부가 없습니다.구조가 간단하고 작동이 안정적입니다.
강하막 증발기의 모든 효과에는 상부 분배 시스템이 있습니다.액체는 각 튜브에서 균일하게 아래쪽으로 흘러 원통형의 중공 얇은 액체 층을 형성하고 증기는 축 방향으로 아래쪽으로 흐릅니다.
농축된 생성물은 첫 번째는 중력에 의해 하단까지, 두 번째는 고효율 사이클론 분리기에 의해 두 단계로 증기로부터 분리됩니다.그런 다음 깨끗한 증기를 사용하여 다음 효과를 가열하거나 응축(마지막 효과)합니다.
냉동 농축기도 있습니다.그러나 분말 소비량이 매우 높기 때문에 적용 범위가 넓지 않습니다.

ⅳ.분무 건조기
좋은 용해도를 갖기 위해 일반적으로 이 용도에 압력 분무 건조기를 제안합니다.
농축된 용액은 고압 균질화 펌프에 의해 건조탑에 공급된 다음 미세한 비드로 분무되어야 합니다.여과되고 가열된 공기는 뜨거운 공기 분배기를 통해 건조 타워로 흐르고 액체 미세 비드를 매우 빠르게 건조시킵니다.건조 제품은 분무 건조기의 바닥에 수집되고 미분은 사이클론에 수집됩니다.
우리의 특별한 디자인은 제품의 품질을 보장하고 에너지 소비를 줄입니다.

그러나 인스턴트 과립 차 제품을 얻으려면 PFSD 시리즈 다단 정밀 유동층 분무 건조기(연속 생산)를 강력히 추천합니다.

PFSD-760 시리즈 다단 정밀 유동층 분무 건조기

(지속적인 생산).

또한 다음 FL 시리즈 유동층 과립기 (소형 일괄 생산) 사용자의 선택입니다.

유동층 과립기:

더 큰 제품 입자 크기가 필요한 경우 약 1~2mm의 입자를 생성할 수 있는 유동층 과립기를 제안합니다.

과립기에서 미세한 인스턴트 차 분말을 제품 용기에 넣고 가열 및 여과된 공기에 의해 유동화합니다.액체 차 추출물 또는 기타 향료를 유동화된 분말에 분무하여 과립을 만듭니다.

ⅴ.열회수 시스템
끓인 찻잎은 시스템의 연료로 사용될 수 있습니다.그러나 원래 양조 찻잎은 젖어 연소하기 쉽지 않습니다.그래서 우리는 먼저 찻잎을 누른 다음 건조탑의 뜨거운 공기와 배가스의 열을 이용하여 찻잎을 건조시킨 후 열풍로나 보일러에 공급합니다.
ⅵ.다른 부분
플랜트를 원활하게 운영하기 위해 일부 침전조, 완충 탱크 및 기타 시스템 저장 탱크도 구성합니다.
WIP(Washing In Place) 시스템은 요청 시 제공됩니다.


전체 흐름도:
