상세 정보 |
|||
| 이름: | GHL 시리즈 고속 축축한 혼합 과립기 | 재료: | SUS316/SUS304/탄소 강철, 등 |
|---|---|---|---|
| 열원: | 증기/전기/천연 가스/디젤/등; | 특징: | 어떤 금속 얼룩 |
| 모터: | ABB/ 지멘스 /는 바느질합니다 | 능력: | 맞춤화됩니다 |
| 제어: | HMI와 버튼 | 문서: | FAT/IQ/OQ/PQ |
| 하이 라이트: | GHL 파우더 과립기 기계,SUS316 파우더 과립기 기계,GHL 고속 믹서 과립기 |
||
제품 설명

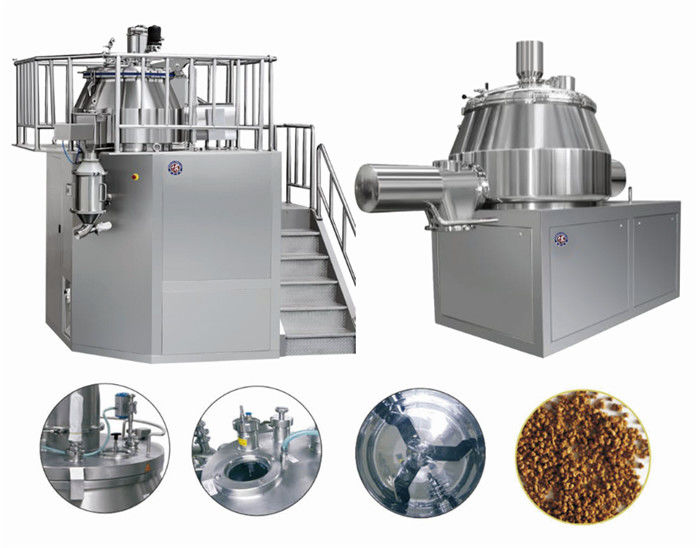

GHL 시리즈 고속 축축한 혼합 과립기 (고 전단 습식 혼합 과립기)
일반 설명
GHL 시리즈 고속 습기 혼합 과립기는 일종의 고능률 장비이고 단일 동작 이내에 그것이 다른 분말 소재를 섞고 입자에 그들을 입자화할 수 있습니다.
GHL 고속도 축축한 믹서 과립기는 습식 혼합을 결합시키는 새로운 세대 과립기고 조립 기능입니다. 많은 최신 기술을 채택함으로써 현존하는 과립기를 기반으로, 그것은 사용자 편의성 장비입니다. 완전히 합리적 구조, 편리한 작동과 주목할 만한 기능이 딸려 있다면서, GHL 일련 축축한 믹서 과립기는 시설과 기술의 완전 매치를 구체화합니다.
제품 상세정보
| 재료 : | SUS316/SUS304/ 탄소강, ETC | 열원 : | 증기 / 전기적 / 천연가스 Etc |
| 문서 : | FAT/ IQ / OQ / PQ | 능력 : | 주문 제작됩니다 |
| 제어 : | HMI와 버튼 | 모터 : | ABB/ 지멘스 /는 바느질합니다 |
기술적인 매개 변수
|
Spec |
전체 양 (L) | 작업량 (L) | 출력 (kg/batch) | 작업 시간 (분) | 배합 속도 (rpm) | 커팅 스피드 (rpm) | 교반력 (kW) | 전력을 (kW)를 끊기 | 압축된 공기 비용 (m3/min) | 압축 공기 압력 (Mpa) |
무거운 짐 (Kg) |
| 5 | 5 | 3.5 | 0.8-1.8 | 7-10 | 60-600 | 1000-2900 | 1.5 | 0.75 | 0.4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2.2 | 0.75 | 0.4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4.0 | 1.5 | 0.4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5.5 | 2.2 | 0.4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4.0 | 0.6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4.0 | 0.6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7.5 | 0.6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0.6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0.6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0.6 | 0.4-0.6 | 3600 |
특징
1. 기계가 수평 실린더 구조를 채택하는 것을 XIANDAO는 고려하고 어떤 사역대, 어떤 금속 얼룩, 어떤 회분 퇴적이 없고 그것의 구조가 합리적입니다.
2. 공기는 운전하기 위해 밀봉 샤프트를 충전했습니다. 씻겨질 때, 그것은 물로 변경될 수 있습니다.
3. 유동상 과립화, 낟알이 볼 형상 주위에 있습니다. 그것의 유동성은 좋습니다.
4. 종래의 프로세스와 비교하여, 25%의 접착제는 감소될 수 있고 건조시간이 짧습니다.
5. 건조와 혼합은 2 분 걸리고 그레뉼레이팅이 1-4 분 걸립니다. 종래의 프로세스와 비교하여, 4-5 번의 효율성은 향상됩니다.
6. 건조 혼합, 습기 있는 혼합과 그레뉼레이팅은 똑같은 밀봉된 용기에서 완성됩니다. 그것은 GMP를 위한 요구조건에 따라 있습니다. 전체 동작은 엄격한 안전하고 보호 대책을 가지고 있습니다. 재밋식은 청구하는 대로 채택될 지도 모릅니다.
7. 마지막 유니폼 프로덕트를 확인하세요.
8. 그레뉼레이팅 처리는 닫힌 사발 시스템에 완료되고 먼지가 자유롭고 의학품 제조품질 관리기준에 따릅니다.
9. HMI와 PLC는 시스템을 제어하고, 모터 속도가 VFD에 의해 제어되고, 모든 공정 파라미터가 기록될 수 있습니다.
10. 압축된 공기와 물은 빠르고 효율적 세탁기를 보증하기 위해 선택적으로 기계에 연결될 수 있습니다.
11. 씻을 때 급수되기 위해 바뀔 수 있는 공기 채움 밀봉과 샤프트를 운전하세요. 유동상 과립화를 적용할 때, 가장 이상적 그래뉼 소재를 정제 프레싱 절차에게 제공할 수 있는 것처럼, 입자는 유사하게 둥글고, 그것의 구성이 획일적이고, 그것의 유동성이 좋습니다.
12. 거기가 매우 주요 대행자 또는 토대와 보조 에이전트 사이의 큰 차이일 때, 그것은 여전히 균일한 혼합을 달성할 수 있고 디라미네이션의 어떤 현상이 없습니다.
애플리케이션
◆ 이 장비는 접착제가 안에 도입되어야 하는 고형 투여 제제 생산 절차에서 습식 과립을 만대서 사용됩니다. 그것은 또한 넓게 제약, 식료품과 케미칼 인더스트리즈에서 사용됩니다.
◆ 우리는 다른 필요를 충족시키기 위해 10이지 상술 이상과 150대 다른 기계를 제조했습니다. 이러한 실제 경험은 매우 고객들에게 유익할 것입니다.
◆ 높은 처리 효율은 극단적으로 빠른 건조와 친절한 제품 핸들링을 통해 달성되어질 수 있습니다. 뱃치마다 10과 800Liter의 뱃치에 적합합니다. 요청하는 대로 이용 가능한 더 다른 배치 사이즈 ;
작업 원칙 :
◆ GHL 시리즈 고속도 습식 혼합 과립기 (고 전단 습식 혼합 과립기)은 위편으로부터 운전된 혼합 도구로 또는 어느 것이 오랫동안 제약업계에 의해 적용되었는지 아래에 밀폐 컨테이너를 갖추고 있습니다. 뱃치 또는 연속작동에 든지 아니든지 상관없는 혼합 도구의 기계적인 효과는 더 밀집하는 것을 만들고 유동상 공정 보다 낟알로 됩니다.
◆ 원래, 과립화 액은 제품에 쏟아졌습니다. 분무 노즐이 더 심지어 획득하기 위해 선호되는 오늘, 사용하는 개선된 일회분 유통은 낟알로 됩니다.
◆ 낟알은 소형 구조와 하이벌크 밀도에 의해 구별됩니다. 그들은 좋은 흐름 특성을 가지고, 최적으로 눌러질 수 있습니다.
◆ 분말 소재와 접착제는 원통형 베슬의 최저 혼합 패들에 의해 습식 연질 재료로 완전히 혼합되는 후, 물질이 믹서 과립기 안에서 노를 분쇄하여 측면 장착된 고속도에 의해 획일적 습식 과립으로 절단됩니다.
일한 캐패시티 |
기구 |
방출 포트 |
흐름도 :
선택
평면도 : 전체적인 크기 :
| 모델 | A | 비 | Ｃ × Ｄ | Ｅ | Ｆ |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
