인간 기계 인터페이스 산업 자동화 제어 시스템

첨단적 산업 자동화 제어 시스템

기술

지멘스 회사의 S7-315 2DP, 그리고 5.5 단계 프로그래밍 소프트웨어, 시작과 정지와 공장의 인터로킹을 기반으로, PID 루프 제어의 프로그램 논리 제어기를 적용하고 공정 파라미터와 등의 놀라우면서, 자동 제어 시스템은 PLC 제어기를 구성됩니다. 실현될 수 있습니다. 제어 시스템은 처음으로 운영에 대한 지휘를 받아들이고 그리고 나서 처리 프로그램의 논리 조건이 수집된 필드 정보에 따라 이행될지 판단합니다. 만약 조건이 구축되면, 제어 프로그램이 제어 프로세스에서 모든 종류의 장비를 활성화하거나 마무리하기 위해 특정한 배열 순서에서 신호를 출력합니다.

HMI 인간-기계 인터페이스는 운영, 운영 상태 모니터링, 데이터 분석, 리코딩과 드라이링 기기 제어 시스템의 인쇄를 실현하는 지멘스의 구성 소프트웨어 SIMATIC 윈크크에 의해 구성됩니다. 그것은 필드 장비와 인력의 유기적 결합을 완료했습니다. HMI를 통하여, 운영자는 다른 제품의 생산을 완료하기 위해 명령을 입력하고, 다른 공정 파라미터 또는 분유를 입력할 수 있습니다.동시에, 우리는 시스템의 주에 대하여 정보를 입수할 수 있습니다. 우리는 또한 시스템의 현재 생산 정보에 대해 조사하거나, (조사하세요) 역사적 생산 과정의 중요한 레코드 데이터를 추적할 수 있습니다. 이상 상황이 있다면 체계는 경보 신호를 밖에 보낼 것입니다.

PSD-90 정확성 원심력 분무 건조기 ICP 제어판 인터페이스 다이어그램

제품 상세정보

필드 값은 S7-315 PLC를 통하여 수집되고 수집된 데이터가 드러내지고 TCP / IP 프로토콜을 통하여 CP343-1 모듈을 이용하여 윈크크를 구성 소프트웨어로 간주하는 컴퓨터에 기록됩니다.

PLC에 모인 데이터는 또한 산업적 라우터 (허브)을 통한 원거리 컴퓨터에 보내집니다.

프로그래밍한 PLC 소프트웨어와 호스트 컴퓨터 소프트웨어는 S88 프로그램 구조와 모듈화된 디자인을 적용합니다.

다른 제어 객체에 따르면, 밸브 모듈, 아날로그 입력 템플릿, 아날로그 출력 템플릿, 피드 제어 루프 템플릿과 기타 등등을 포함하여 모터 템플릿 (인버터 제어와 직접적 스타트 제어를 포함하는 두 유형)은 작성됩니다..

프로세스 컨트롤을 고려하여, 과정 청소기를 만들면서, 지멘스의 도형 블럭은 프로그래밍해서 적용됩니다.

건조 프로세스는 냉간 작업, 고온 조작, 물 작전, 물질 작전, 건조, (과 같이 기타 등등) 수많은 작은 과정으로 정련됩니다.

자동 제어 시스템의 목적은 장비의 정상 작동을 보증하고 분무 건조기의 중요 프로세스 매개 변수를 제어하고 모니터링함으로써 제품 품질의 안정을 얻는 것입니다.

큰 분무 건조기 타워 제어 사이트

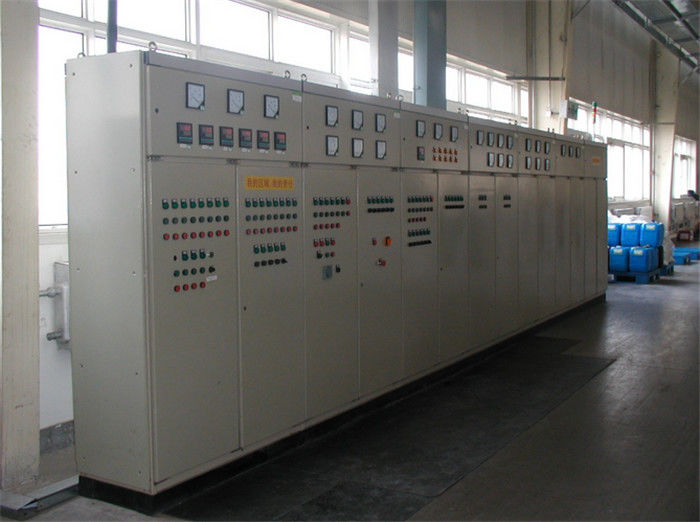

큰 분무 건조기 타워 전계 제어 상자 :

SIMATIC 프로그램 논리 제어 시스템 & 터치 패널
