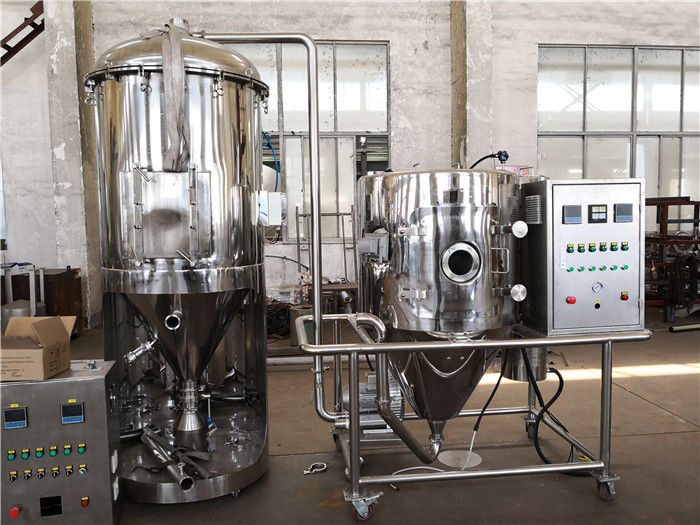

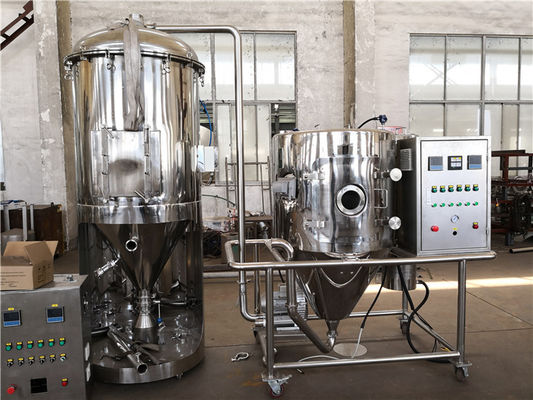

Construction Material 50000kg/H LPG Rotary Spray Dry Machine

제품 설명

LPG 시리즈 스탠다드 교차로 / 원심력 분무 건조기



일반적 식물 설명

분무 건조는 건조와 조립을 위한 액체를 사용하는 공업 생산에서 가장 폭넓게 사용된 기술이고 그것이 가장 고형분 또는 과립형 생성물을 해결책, 에멀젼, 중단과 펌프 작용할 수 있는 고추장과 같은 액상 물질에서 생산하는데 적합합니다.

우리의 회사에 의해 개발된 정확성 제약 분무 건조기의 PSD 시리즈는 필연적으로 매우 공장의 경제적 혜택을 향상시킬 건조 뒤에 좋은 출현, 고급 품질과 타겟 제품의 어떤 악화도 가지고 있지 않습니다.

이 일련의 공장은 화학, 석유, 야금술이, 요업이, 경공업, 식품, 제약적이, 건축 자재와 농림 케미칼 인더스트리즈와 생화학 공업 등에서 광범위하게 사용될 수 있습니다..



재료 :	SUS316/SUS304/ 탄소강, ETC	열원 :	증기 / 전기적 / 천연가스 / 디젤 / Etc.
능력 :	시간 당 10-10000kg	물 증발 :	시간 당 5-5000kg
임시 직원으로 일하세요 :	120-600'C	드라이링 패턴 :	연속 건조
문서 :	FAT/ IQ / OQ / PQ	증명하세요 :	CE / UL /CU-TR
제어 :	HMI와 버튼	아토미즈링 방식 :	회전분무기
HIGH 표시등 :	식량 드라이어 기계, 분무 건조 장비





작업 원칙

LPG 시리즈 고속 원심력 분무 건조기는 고속 회전형 분무기를 채택합니다 의 위에 미스트 유사 미세 점적물 안으로 공급을 안개처럼 뿌리고, 열 & 물질을 수행하기 위한 건조실이 상응하는 이동 트랙에서 특별한 유통을 통하여 타워에 들어가는 허풍과 동시에 교환하고, 획일적 분말형 건조 산물을 형성하기 위한 극단적으로 짧은 시간에 물을 증발합니다.



공정 프로파일

후 필터링되고 가열되고 공기가 공기 배분기 의 위에 드라이어에 들어갑니다. 허풍은 나선형 형태에서와 한결같게 건조 룸에 들어갑니다. 탑 꼭대기에 고속 원심력 분무기를 통과할 때, 원료액은 회전하고 극단적으로 미세 분무 액체 비즈 안으로 분사될 것입니다. 열 에어와 연락하는 매우 짧은 시간을 통하여, 물질은 최종 생산품으로 건조될 수 있습니다. 최종 생산품은 건조탑과 사이클론의 바닥에서 끊임없이 해고될 것입니다. 배출 가스는 배기팬을 통하여 방출될 것입니다.



프로세스 기술에서 이 공장의 이익



그것은, 속건성 과정, 고효율, 좋은 플랜트 조업 환경과 첨단 자동화 제어 단계와 기타 등등으로 특징으로 됩니다

고품질인 수준의 타겟 제품을 획득하기 위한 프로세스 기술의 강력한 보증을 제공할 수 있고, 제품의 컬러, 향수와 맛과 좋은 분산성, 유동, 가용성, 고름과 고순도를 유지할 수 있습니다.



건조 속도는 빠르고 원료액의 표면적이 매우 분무법 뒤에 증가됩니다. 핫 에어 플로우에서, 물 중 95%-98%는 즉시 증발될 수 있고 건조시간은 2,3 초 일 뿐입니다, 그러므로 이 공장이 특히 열에 민감한 소재의 건조에 적합합니다.



생산 과정은 단순화되고 작동하고 제어되는 것은 편리합니다. 액체를 위해 40-60% (특정 물질을 위한 최고 90%까지)의 수분 함량과 함께, 그들은 마르는 것 뒤에 분쇄와 선별 없이, 한 번에 분말 제품으로 건조될 수 있고 생산 과정이 감소되고 생성물 순도가 향상됩니다.



최종 생산품, 잔류수 함량, 질량 밀도와 입자 형상의 입자 크기와 유통이 정확한 표준을 충족시킬 것일 때, 분무 건조는 가장 바람직한 기술 중 하나입니다.



제작실습에, 작동이 특정 범위 이내에, 공정 파라미터를 조정하는 것을 조건으로 하는 것을 바꿈으로써, 제품 입자 크기, 벌크 밀도, 수분, 기타 등등을 제어하고 관리하는 것은 편리합니다..



게다가 가열과 녹은 후, 식물은 폴리에틸렌 왁스, 생물 비료, 복합 비료, 기타 등등의 약간의 특정 물질을 위해 냉간 형성하고 낟알로 대서 또한 적용될 수 있습니다..



기능 설명



1. 분무기의 핵심 구성 요소 : 모든 고정밀 태도 (SKF 태도, 스웨덴), 무부하 진동 값 ≤ 5μm 로, 광고 진동이 ≤ 15μm을 평가합니다 ;

2. 무고장 작동 : 최고 7,000까지 시간 또는 그 이상 ;

3. 양 분무기 전체 피딩 :1-50,000kg / Ｈ ;

4. 전기적인 제어 시스템 : 서브레벨들, 크기, 다른 필요를 충족시키기 위한 다양한 제어 옵션 ; 고전적 로직 접근 ; 동적 과정 모의 실험 시스템 ; FX-DU / WIN-C 특정 소프트웨어 프로그래밍 ; PLC 제어 ; 구성 모니터링 ; 인간 머신 인터페이스 터치 스크린 작업 관리 ;

5. 제약 건조 기계는 추가될 수 있습니다 : 가스를 쓸, 의학품 제조품질 관리기준에 따라 모두를 배관하는 조끼와 기타 장치를 냉각시키는 것 흔들기.



발전소의 주요 구성 시스템으로의 도입



LPG 일련 고속도 회전식 스프레이 드라이어를 위해, 그것은 공급 전달 시스템, 공기 필터링을 위한 시스템과 난방으로 구성되고 아토미즈링 시스템, 건조실, 공기 배출식을 위한 시스템과 제품 수집, 전기적인 제어 시스템과 기타를 공급합니다, 각각 시스템을 위한 기술이 다음과 같습니다 :



1. 액체 운송 장치는 액체성 탱크, 자기 필터, 펌프와 기타로 구성되고에 관한 매끄럽게 분무기 안으로 유동적 엔터를 보증합니다.

2.공기 여과 장치와 가열 시스템



신선한 공기가 히터에 들어가기 전에 그것은 먼저 Pre&post 필터를 통과하고, 그리고 나서 난방을 위해 히터에 들어가야 합니다. 가열 방법을 위해, 전기 가열기 증기 방열기, 가스 퍼니스와 기타가 있습니다. 어느 방법을 선택한지 고객 부지 조건에 의존합니다.고순도와 건조실 안으로 건조 매체 엔터를 보증하기 위해, 가열된 공기는 건조실에 들어가기 전에 고효율 필터를 통과하여야 합니다.



3. 아토미즈링 시스템

아토미즈링 시스템은 인버터와 기타로 고속도 원심 분무기로 구성됩니다. 고속도 원심 분무기로부터의 파우더는 40-120 마이크론의 사이에 있습니다.



4. 건조실 시스템



건조실은 주요한 나선형 외피, 허풍 배포자로 구성됩니다

탑과 적절한 맞춤.

a) 나선형 외피와 허풍 배포자 : 타워 탑의 공기 흡입구에 있는 나선형 외피와 허풍 배포자는 분무기를 설치하기 위한 입장이 있다고 특정 조건에 따라 공기 흐름 회전각을 규제하고, 효과적으로 탑 안에서 공기 흐름을 안내하고 가운데 wall.in에 재료 스틱을 회피할 수 있습니다.

b) 건조탑 : 내벽은 아크 용접의 용접된 SUS 미러 시트, 광고입니다. 단열재는 암면입니다.

c) 탑은 맨홀이고 탑을 청소하고 유지하도록 편리한 것에 관한 조망 포트입니다. 탑 본체 교차하는 인터페이스를 위해, 배관 엘보는 아크 엉덩이 디자인이고 데드 앵글을 감소시킵니다 ; 실링된 유형.

d) 주탑은 펄스에 의해 제어되는 공기 해머를 갖추고 있고 주요 건조가 적시여서 솟은 타격이 벽에 먼지 스틱을 회피합니다.



5. 공기 배출식과 제품 수집 시스템

물질 수집 시스템을 위해, 여러 유형이 있습니다. 사이클론, cyclone+bag 필터, 백 필터, 사이클론 +water 솔과 기타와 같이. 방법은 물질 특성 자체에 따라 있습니다. 배출구 공기를 위한 필터링 시스템을 위해, 우리는 청구하는 대로 필터를 가지고 있습니다.



6. 전기적인 제어 시스템

파라메터 별인 HMI+PLC는 스크린에 디스플레이될 수 있습니다. 모든 매개 변수는 제어되고 쉽게 기록될 수 있습니다.



차트 (1)를 흘리세요





차트 (2)를 흘리세요

공장의 주요 부문의 브라우즈 :



분무기 : 냉각탑의 상부에 있는 냉각 기구는 냉각탑의 내벽의 기온을 감소시킵니다 ; 이러한 실용적 효과적 측정의 기술 혁신은 실제적인 문제를 해결하고, 중국 한의학 추출물을 말리는 문제에서 또한 또 다른 과학 기술 도약을 표현합니다.



회전분무기의 특징



원료액을 안개처럼 뿌릴 때 ◆The 건조 속도는 높습니다, 물질의 표면적이 매우 증가할 것입니다. 뜨거운 공기 흐름에서, 95%-98%의 물은 순간에 증발할 수 있습니다. 단지 건조를 완료하는 것 몇초를 걸립니다. 이것은 특히 열과 기밀 자료를 말리는데 적합합니다.

◆Its 최종 생산품은 좋은 균일성, 유동 능력 & 가용성을 소유합니다. 그리고 최종 생산품은 순도에서 높고 품질에서 좋습니다.

◆The 생산 절차는 단순하고 수술과 관리가 쉽습니다. 40-60% (특정 물질을 위해, 내용이 90%에 달려있을지 모릅니다)의 수분 함량과 액체는 시간 한때 파우더 또는 입자 생성물로 건조될 수 있습니다. 건조 프로세스 뒤에, 작업 과정을 생산에서 감소시키기 위해 생성물 순도를 강화하기 위해, 평면 압착과 구분을 할 필요가 없습니다. 제품 입자 지름, 느슨함과 수분 함유량은 특정 범위 이내에 작동 조건을 바꾸는 것을 통하여 조정될 수 있습니다. 제어되고 작동하는 것은 매우 편리합니다.



허풍 배포자 (그것은 즉, 소용돌이꼴인 허풍과 허풍 배포자입니다) : 로그 나사선 공기 흐름 챔버를 통하여, 허풍은 고르게 원주 방향에 배포됩니다 ; 가이드 블레이드의 2개 그룹이 있고 풍향과 속도가 허풍을 만들기 위해 가이드 블레이드의 디 앵글을 조정함으로써 조정되고 분무화된 물방울이 최고 접촉에 있습니다 ; 동시에, 허풍은 고르게 그리고 스피랠리 건조탑으로 분배되고 고르게 물질의 분무화된 물방울과 접촉되고 이상적 건조 효과가 달성됩니다.



회전분무기 디스크의 다양한 상술

분무법 디스크를 위한 동적 평형유지 장치

넷츠쉬 스크류 펌프는 끊임없이 회전분무기에 중단 음식을 제공합니다

직접적 가스 연소 버너 제어 어셈블리

가스 연소 버너를 지시하세요



공기 배분기



기술적인 매개 변수 :

타입 항목		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
물 증발 (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
스프레이 / 아토미즈링 타입		회전분무기
분무기 속도 (r/min)		25000		18000		16000			12000-13000			11000-12000
아토미즈링 지름 (밀리미터)		50		102		108			180-210		프로세스 요구 사항에 따라 단호합니다
챔버(m)의 지름	Ｄ	0.9	1.75	2.3	2.7	3	3.2	4.7	5.6	6.2	프로세서 플로우, 부지 조건과 사용자 요구에 따라 단호합니다
L(m)	Ｍ	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
W(m)	Ｌ	0.91	2.7	2.8	3.5	5.5	6	8	12	14
H(m)	Ｈ	1.75	4.5	5.5	6.7	7.2	8	10	11	15
분무기(m)의 높이를 높이기	H1	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
기록 : 물 증발의 양은 물질, 고체 함량과 열기 유입구와 수단의 온도의 특성과 관련됩니다.



수분 증발의 곡선 :

분무 건조기가 사용자의 기술적 요구 사항, 자재와 부지 조건의 기능의 요인을 바꾸는 표준에 맞지 않는 장비에 속한다는 사실 때문에, 차트는 사용자들의 참조로 선택될 수 있습니다. 설계 조건의 모양으로 이행하고 그것을 우리의 회사로 되돌리세요. 우리는 당신에게 합리적 설정 계획을 제공할 것입니다.



기록 : 물 증발 능력을 위해, 그것 물질 특성, 유입과 배출구 온도로 인척들이 미안하지만, 다음과 같은 다이어그램을 언급합니다.





공장과 그것의 설치의 원래의 사진

9 미터의 지름과 회전식 스프레이 드라이어



적용범위



◆ 화학 산업 : 소듐 플루오라이드 (칼륨), 알칼리성 염료와 안료, 중간인 염료, 복합 비료, 개미 규산, 촉매제, 황산 요원들, 아미노산, 백색 카본과 기타.

◆ 플라스틱과 수지 :AB, ABS 에멀젼, 요산 수지, 페놀 알데하이드 수지, 요소-포름알데하이드 수지, 포름알데히드 수지, 폴리신, 폴리 클로로프렌과 기타 등등.

◆ 식품 산업 : 지방질이 많은 분유, 단백질, 코코아 분유, 대체 분유, 계란 백색(노른자위), 음식과 식물, 귀리, 닭 주스, 커피, 고기를 적응시킨 즉각적 분해할 수 있는 차, 단백질, 콩, 땅콩 단백질, 가수분해물과 그렇게 앞으로.

◆ 설탕, 옥수수시럽, 옥수수 전분, 글루코스, 펙틴, 길금당, 소빅 산 칼륨과 기타 등등.

◆ 세라믹 :산화알루미늄, 세라믹 타일 재료, 산화 마그네슘, 활석과 기타.



첨단적 산업 자동화 제어 시스템

자동화 제어 시스템은 개시, 정지와 인터록 장치, 공정 파라미터와 경보 처리기능의 PID 루프 콘 트롤로 지멘스 PLC 제어기의 프로 그라마블 로직 컨트롤러들 S7-315 2DP 기반을 둔 프로그래밍 소프트웨어 STEP7 5.5.를 채택했습니다.

처음으로, 제어 시스템은 운영에 대한 지휘를 받아들이는 것이고 그리고 나서 현장의 논리에 따르면 조건은 실행되기 위한 과정을 결정하기 위해 정보를 수집하는 것이라면 프로그램이 충족됩니다. 만약 조건이 충족되면, 통제가 여러가지 유형의 장비의 제어 프로세스를 가능하게 하거나 무력하게 하기 위해 특정한 배열 순서 출력 신호에 프로그래밍합니다.



HMI 인간-기계 인터페이스는 작동하고 모니터링하기 위한 건조장치 제어 시스템, 분석 데이터, 기록과 인쇄를 달성하기 위해 지멘스 SIMATIC 윈크크의 구성 소프트웨어를 사용하고 있습니다. 그것은 현장 장비와 작동 요원의 조합을 완료했습니다. HMI를 통하여, 운영자는 명령을 입력할 수 있거나 다른 공식 또는 과정이 다른 제품을 완료하기 위해 매개변수화합니다 ; 동시에 시스템 상황에 대해 정보를 입수하기 ; 그리고 현재 생산 과정 또는 소급하는 (쿼리) 역사적 생산 중요한 데이터 리코딩 프로세스에 대해 시스템 정보에게 묻으세요 ; 비정상인 것의 경우에, 시스템은 경보 신호를 보낼 것입니다.



LPG-1200 원심력 분무 건조기 ICP 제어판

큰 분무탑 전계 제어 실





선택적 선택 :



◆ 이런 종류의 완전한 장비는 주문 제작 설계를 기반으로 제조됩니다. 전혀 모든 기능적인 특징은 모든 디자인을 제공하지는 않습니다. 실제 설정은 계약 또는 서명된 협정에 따라 만들어져야 합니다.

◆ 주요 전기 부품을 위해, 우리는 ABB, 지멘스 또는 쉐나이더 혹은 다른 사람과 같이 국제적 상표 선택을 가집니다

◆ 기계에 쓸 소재를 위해, 우리는 선택 onAISISUS304, AISISUS304L, AISISUS316,AISISUS316L, 탄소강과 기타를 가지고 있습니다.

◆ 제어 시스템을 위해, 우리는 누름 버튼, PLC+HMI와 기타에 선택권을 가지고 있습니다. 우리는 필요에 따라 제어 시스템을 디자인할 수 있습니다.

◆ 우리는 고객의 요청을 기반으로 분무 건조기를 위한 방폭 장치를 디자인할 수 있습니다.

◆ 분무 건조기를 위한 정착 시스템을 위해, 우리는 공급과 같은 그것을 공급할 수 있습니다

시스템, 공기 전달 시스템과 기타.

◆ 발전소를 위한 가열 시스템을 위해, 그것은 매우 탄력적입니다. 우리는 배열할 수 있습니다.

그것은 증기, 전기, 가스 퍼니스와 기타와 같은 고객의 부지 조건에 근거했습니다, 그들 우리 중 모두가 우리의 분무 건조기와 일치하기 위해 그것을 설계할 수 있습니다.

가열 시스템 없는 ◆ 조건, 그것이 냉각 공기와 입자를 만들기 위해 냉각기로서 하 할 수 있습니다.

완전한 ◆와 전문적 R&D 장비, 과학적이고 합리적 제품 테스트 서비스, 광범위하고 철저한 생산 기술 교류, 연구와 탐사 서비스 플랫폼 :

XKIANDAO 회사는 YPG, LPG, PSD, BYP, PFSD, 기타 등등과 같은 일련의 실험실과 작은 공장급 단계 또는 심지어 소수의 생산형 테스트 유닛에서 고객들에게 다양한 프로세스 시험과 실험 검증 서비스를 제공할 수 있습니다. 이러한 공장은 많은 일련의 레벨링의 기술적인 응용의 실행가능성을 검증했고, 최고 생산 가공 조건을 결정하고, 시장 분석을 위한 샘플을 제공합니다.



명령 전에 주의 :



◆ 이름과 공급의 물성 : 고체 함량 (또는 수분 함유량), 점착성, 표면 장력, pH 값.

건조, 무방한 잔류 물 뒤에 있는 파우더 능력이 만족한 ◆, 입자 크기, 허용 온도.

매일 시간 / 이동으로 일한 ◆ 생산.

◆ 유효 에너지 : 증기 압력 이용 가능한, 전기 용량, 석탄, 석유, 이용 가능한 가스.

◆ 제어 요구 : 유입과 배출구 온도가 자동적으로 제어될 필요가 있는지.

◆ 분말 수집 요구 : 가방을 설치할 지는 덫을 놓고 환경적인 것 배기 가스에 요구합니다.

◆ 다른 특수한 요구 사항.



지불된 시험 서비스 :

우리는 완전히 공공이고 포괄적이고 전문적 설문지에 응답하기 위해 새롭고 늙은 동료들을 환영합니다---시장 조사를 위한 준비기 동안 우리의 회사의 판매 부서에 의해 착수되는 사용자 요구 사항 규격 (URS)를 기반으로.



회사는 다양한 사용자를 위한 요구조건을 충족시키기 위해, 사용자들의 다른 재료 특성의 토대, 다양한 가열 모드, 다른 제어 요구, 다른 출력 요구, 다른 제품 상태, 다른 워크샵 처분, 다른 제자리 세정 요구조건(CIP), 기타 등등에 관해 당신을 위해 그것을 설계할 수 있습니다.

모든 종류의 실험 기계는 건조특성을 확인하기 위해 사용자들을 판단하는 시험을 위한 회사에 설비됩니다. 당신은 검사를 위한 우리의 회사에 오기 위해 환영받습니다.
